一、無線收發電路概述
無線收發電路由發射與接收兩大核心部分構成。發射部分負責將數字信號轉換為模擬信號，經調制器加載至高頻載波后，通過天線發射；接收部分則通過天線接收射頻信號，經解調器還原為原始數字信號。

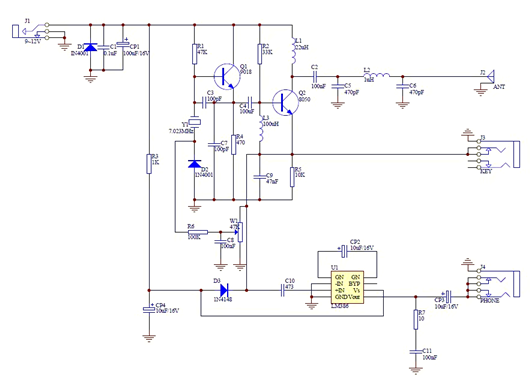

無線發送接收電路圖
無線發送接收電路圖
二、電路測試
在電路測試中，將 9V 電壓引入電路板，工作電流約為 17mA。此時天線空載，使用示波器測得輸出信號峰值約為 200mV，有效值約為 140mV。BG7TBL 頻率計測量顯示信號頻率為 7.023MHz，功率為 - 5.5dBm，信號幅值約 120mV，與示波器測量結果相近。
當設置模塊為發射狀態時，工作電流約為 150mA。通過衰減器連接頻譜儀，振蕩波形峰峰值達 16V，經 46dB 衰減后，頻譜儀測得信號峰值為 - 21.7dBm，電路輸出高頻功率約為 600mW。
三、簡單收發器電路原理
該簡單收發器電路以晶體管 Q1 為核心，與晶體、電容 C1、C2、C3 及電感 L2 共同構成高頻 RF 振蕩器，其頻率由晶體的第三泛音值決定，確保頻率穩定。晶體管 Q2 與 C8、L4 構成接收器電路的振蕩器，需精確調諧 C8、L4 以匹配另一收發器單元的晶體頻率。
開關 S1a/S1b 為成組選擇開關，用于在發射與接收功能間切換。開關轉向 Q1 時，激活發射器，信號通過天線發射；轉向 Q2 時，激活接收器，接收遠距離信號。
Q3 為音頻放大器，將 Q2 捕獲的信號放大至耳機適用電平。MIC 部分為單晶體管麥克風放大器，放大語音信號并調制 Q1 頻率，實現語音信號的空中傳輸。S2 為開 / 關電源開關，與電位器 R4 集成，R4 控制靈敏度，兼作音量控制。電池可選用 12V 密封電池或鋰離子電池。
