一、電源正負極與電門鎖線識別
在電動車控制器的接線操作中，準確識別電源正負極以及電門鎖線是首要步驟。使用萬用表直流檔，將黑表筆連接至電池負極，紅表筆依次接觸待測點。顯示電壓稍高的線路為正極，無電壓者則為負極?？刂破麟娫淳€中，通常粗紅色線代表正極，粗黑色線代表負極。完成連接后，務必檢查電門鎖線電壓是否處于正常范圍（一般約為 5V），以確保后續操作的順利進行。
二、電機相位線與霍爾線連接
電機相位線（U/V/W）通常以粗黃、綠、藍三色線呈現，需與控制器對應接口精準匹配。霍爾線包含 5 根線，分別是紅（+5V）、黑（地線）以及黃、綠、藍三色信號線。連接后，應檢測霍爾元件是否正常工作，方法是轉動電機并觀察萬用表顯示的電壓是否在 0V - 5V 之間產生脈沖變化，若有異常則需進一步排查。
三、轉把線與剎車線處理
轉把線一般包括紅（+5V）、綠（信號）、黑（地線）三種顏色的線。若轉把出現失效情況，可嘗試短接紅線與綠線進行測試，以判斷轉把是否損壞。剎車線作為常開開關，其兩根線應直接接入控制器的剎車斷電接口，確保剎車時電機能及時斷電，保障騎行安全。
四、自學習模式調試
完成基本接線后，對接白色學習線，此時若電機出現反轉現象，需重新對接學習線進行調整。待電機正轉后拔開學習線，通過調整轉把方向可改變電機轉向，以滿足實際騎行需求。
五、控制器接線圖及要點
（一）接線圖說明
確定電源正負極及電門鎖線：操作萬用表時，先將其調至直流檔，將黑表筆接在電池負極（地線），紅表筆逐一測量其他線路。有電壓顯示且略高于電源電壓的線路為正極，無電壓的則是負極。帶有電源的三根線中，電門鎖線的特點在于，當鑰匙打開時，其電壓與電源電壓一致，而關閉鑰匙后電壓消失。
關上鑰匙后連接電源線與電門鎖線：控制器電源線中，粗紅色為正極線，粗黑色為負極線。連接完成后打開鑰匙，再次測量電源電壓與電門鎖線電壓是否正常。隨后分別測量轉把線與霍爾線的電源電壓（均約為 5V），確保萬用表始終處于直流檔位。
各個電壓正常后對接白色學習線：若電機反轉，拔開學習線重新對接。電機正轉后拔開學習線，連接轉把線，通常按顏色對應連接即可；若連接后轉把仍無法正常工作，可能是轉把損壞，此時可拔掉轉把線，直接連接控制器轉把線的紅線與綠線。若電機能正常運轉，則表明轉把存在問題，需更換。

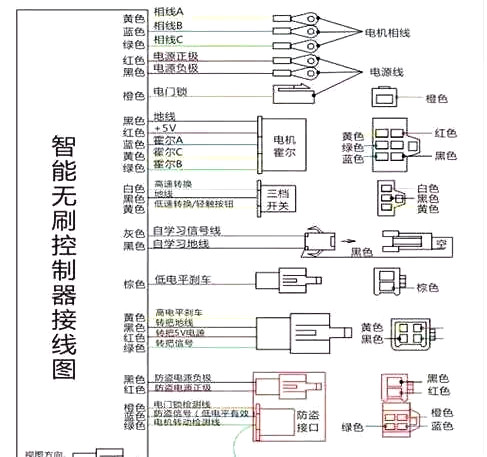

電機正常運轉后，依次連接剎車斷電線、霍爾線、儀表線等其他線路。控制器各線路的具體含義可看下圖
電車上各線條的確定方法：順著電機可找到電機的三根相位線與五根霍爾線；拆下轉把可發現三根轉把線；拆掉剎把可找到兩根剎車線；拆開電瓶則能看到標有 “+” 的電源正極與 “-” 的電源負極?？傮w而言，按照車輛的大件部位逐一查找對應線路，是較為直觀且準確的方法。
測試霍爾好壞的方法：在整車帶電的情況下進行檢測。首先將萬用表調至直流電壓 20V 檔位，確認控制器有 5V 電源輸出。用黑表筆接在霍爾的地線，紅表筆分別接三根信號線。檢測時輕輕轉動電機，若霍爾正常，萬用表會顯示 0V - 5V 的脈沖電壓數據；若某只霍爾無脈沖電壓，則表明該霍爾損壞。此方法也可用指針式萬用表驗證，指針在 0V - 5V 之間擺動則霍爾正常，反之則損壞。需注意，此為帶電操作，務必謹慎。
接儀表線：拆開儀表后可看到兩根線，一根接在防盜接口上，另一根則對應控制器的儀表線。
找轉把線：拆下轉把后，可根據線的顏色或使用萬用表測量來確定轉把線。
接剎車斷電線：拆下剎把后可見其兩根線（剎把為常開開關），直接將這兩根線接入控制器剎車斷電接口即可。
安裝完成后，用腳踏撐起整車，連接好控制器并將學習線對插，打開電門鎖進入自學習模式。轉動電機正常后，若發現電機運行方向相反，可通過調整調速轉把改變方向，隨后撥開學習線。
（二）安裝要點
電源正負極絕對不可接反，否則可能損壞控制器及其他電器部件。
接線順序建議為：先連接電源線、電門鎖線、轉把線、電機線這四組關鍵線路；待這幾組線接好后打開電門鎖，轉動轉把進行初步測試，若電機出現反轉情況，對接學習線使電機調整為正轉方向，之后再拔掉學習線，繼續完成其他線路（如剎車斷電線、霍爾線、儀表線等）的連接工作。遵循合理的接線順序與測試流程，有助于高效、準確地完成整個控制器的安裝工作，同時也能及時發現并解決潛在的問題，確保電動車的正常運行與使用安全。
