一、UPS電源外接電池注意事項
（一）電壓匹配
在連接UPS電源外接電池之前，必須先確認UPS電源主機對外接電池的電壓要求。例如，若主機設計用于36VDC輸入，接入12VDC電池將導致主機無法識別電池組；而接入96VDC電池組則可能因電壓過高而損壞主機。因此，確保外接電池電壓與主機要求精準匹配是保障設備正常運行和安全性的首要條件。
（二）電池類型適配
不同類型的電池（如鋰電池與鉛酸電池）具有不同的特性，包括充電電壓、放電曲線、壽命循環次數以及對溫度的敏感度等。由于這些差異，UPS電源主機針對特定電池類型進行了優化匹配，因此外接電池時必須選擇與主機設計相符的電池類型，切勿混用。例如，若主機設計用于鉛酸電池，強行接入鋰電池可能因充電電壓不匹配而引發電池過充、過放甚至更嚴重的安全問題。
二、2KVAUPS電源電池接線圖及接線過程
（一）電池配置與接線方式
2KVA UPS電源長機通常需要配套6只12V蓄電池以滿足其電力需求，串聯后直流電壓為72V。接線時，將6只電池依次串聯，最終得到一根正極線和一根負極線。這兩根線經電池開關和接線端子后，連接到主機后端的電池接口上。
（二）接線安全提醒
接線過程中存在短路風險，可能引發火花、電池?fù)p壞甚至人身傷害等嚴重后果。因此，接線操作必須由具備專業資質和豐富經驗的人員執行，并嚴格遵循安全操作規程，包括但不限于佩戴絕緣手套、使用帶有絕緣手柄的工具等，以確保整個接線過程的安全性。
（三）電壓測量與電池狀態
需要注意的是，雖然每只蓄電池的標稱電壓為12V，但新電池在滿電狀態下實際電壓可達13.8V左右。因此，6只電池串聯后的總電壓在滿電狀態下可能達到82V左右。這一電壓變化是電池正常特性的一部分，但在接線和日常維護過程中需對此有所了解，以避免因電壓讀數高于標稱值而產生誤解或誤操作。
三、UPS不間斷電源電池常見接線配置

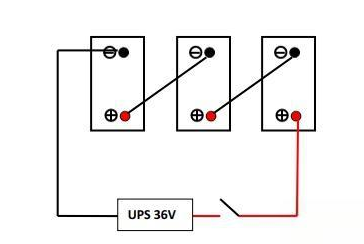

（一）36V直流電源配置
當需要構建36V直流電源系統時，可采用3只12V蓄電池串聯的方式。這種配置通過簡單的串聯連接，即可實現36V的輸出電壓，適用于多種應用場景，如通信基站、小型服務器機房等，為設備提供穩定可靠的電力支持。
（二）96V直流電源配置
對于需要96V直流電源的應用場景，如大型數據中心的部分設備或工業自動化控制系統，可使用8只12V蓄電池串聯。這種接線方式能夠滿足更高電壓等級的設備需求，同時保持系統的穩定性和可維護性。

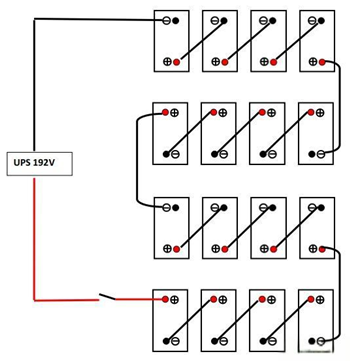

（三）192V直流電源配置
在某些特殊應用中，若需要高達192V的直流電源，可以采用16只12V蓄電池串聯的方式。此外，根據實際負載需求和電池容量要求，也可在串聯的基礎上進行適當?shù)牟⒙?lián)組合，以實現更高的電壓和更大的容量，適用于對電力供應有更高要求的大型設施或高功率設備。
