雙電源切換電路設計解析
本電路設計旨在實現USB直流電源與鋰電池供電之間的高效切換，以確保電路系統的穩定運行。
一、電路組成與核心元件

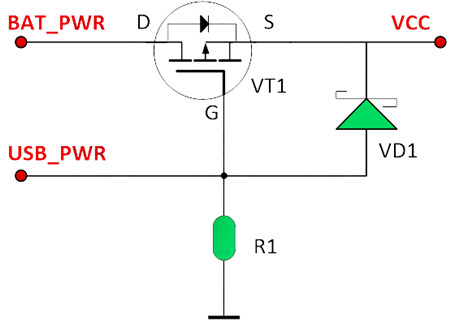

電路中，USB_PWR代表外接的5VUSB直流電源，而BAT_PWR則表示鋰電池供電電源，其最大輸出電壓為4.2V。系統供電引腳VCC可從BAT_PWR或USB_PWR獲取電源。整個電路的核心元件是一個P溝道增強型場效應管（PMOS），其開關特性與PNP型三極管相似。
二、場效應管工作原理

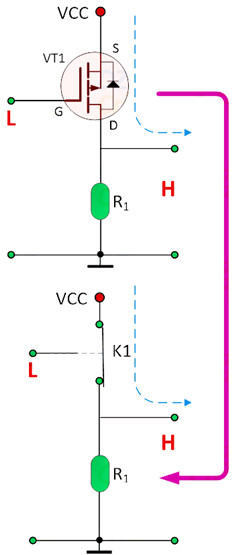

以相應開關電路為例，當柵極輸入為低電平“L”時，場效應管VT1處于導通狀態，相當于閉合的開關。

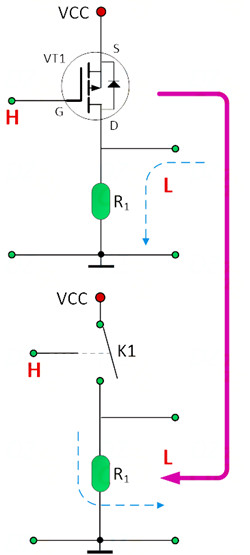

相反，當柵極輸入為高電平“H”時，VT1處于截止狀態，相當于斷開的開關。
只有當柵-源電壓（VGS）為負值時，PMOS才會導通，數據手冊中會明確標注相應的閾值電壓。需注意，VGS不可過小，以免擊穿絕緣層而損壞場效應管。
相反，當柵極輸入為高電平“H”時，VT1處于截止狀態，相當于斷開的開關。
只有當柵-源電壓（VGS）為負值時，PMOS才會導通，數據手冊中會明確標注相應的閾值電壓。需注意，VGS不可過小，以免擊穿絕緣層而損壞場效應管。

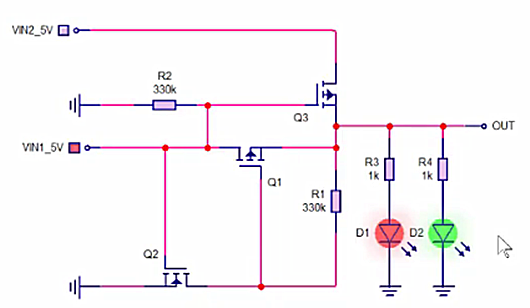

三、5V雙電源切換電路設計
在5V雙電源切換電路中，通過控制PMOS的柵極電壓，實現USB直流電源與鋰電池供電之間的自動切換。當USB電源接入且電壓高于鋰電池時，控制信號使PMOS截止，電路系統由USB_PWR供電。而當USB電源斷開或電壓低于鋰電池時，PMOS導通，系統自動切換至BAT_PWR供電。這種設計確保了電路系統在不同電源條件下的可靠運行，提升了設備的穩定性和用戶體驗。
