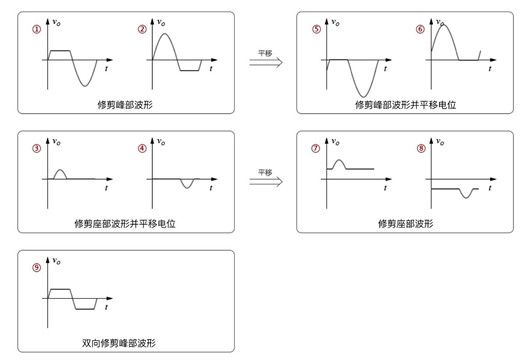

從結構上看，限幅電路通常以二極管作為基礎構建單元。二極管的單向?qū)щ娦允蛊涑蔀橄薹娐返睦硐脒x擇。通過巧妙地將二極管與獨立電壓源E串聯，形成一個功能強大的模塊單元，憑借二極管正向?qū)〞r(shí)管壓降穩定在約0.7V的特性，該模塊單元可與信號源靈活地并聯或串聯，實現對不需要波形部分的精準去除。當模塊單元中的二極管與電壓源E采用不同的連接方向時，即可衍生出豐富多樣的限幅效果。

一、限幅電路的分類與原理

常見的限幅電路依據功能可分為上限限幅電路、下限限幅電路以及雙向限幅電路三類。而從二極管與負載的連接關系角度審視，限幅電路又可劃分為串聯型與并聯型兩種基本形式。

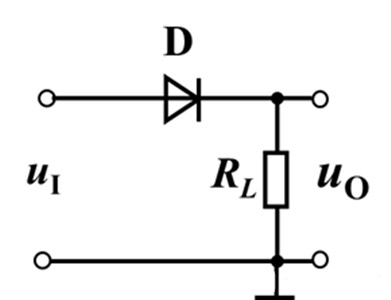

以簡單的串聯型限幅電路為例，其工作原理（基于理想二極管假設）如下：

首先，選取接地點作為參考電位點，并假定二極管處于截止?fàn)顟B(tài)。此時，計算二極管的管壓降：二極管陽極電位VD+=uI，陰極電位VD-=0V，由此得出二極管的管壓降UD=VD+-VD-=uI。

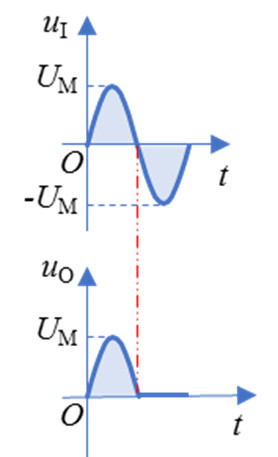

接下來，分析二極管的工作狀態以確定輸出電壓。當輸入電壓uI>0時，UD>0，二極管D導通，此時輸出電壓uO=uI；而當uI<0時，UD<0，二極管D截止，輸出電壓uO=0。

二、限幅器在現代電子系統中的關鍵作用

限幅器在現代電子系統中扮演著關鍵角色，尤其在信號處理與通信領域，其重要性不言而喻。在復雜的信號傳輸過程中，信號的幅度可能會因各種干擾因素而超出正常范圍，這不僅可能導致后續電路的過載，影響信號質量，甚至可能損壞敏感的電子元件。限幅器通過有效地限制信號幅度，確保信號在安全且可控的范圍內傳輸，從而保障了整個系統的穩定運行。

其典型應用場景包括音頻信號處理系統。在音頻設備中，過大的音頻信號可能導致喇叭損壞或產生失真。通過使用限幅器，可以將音頻信號的幅度限制在喇叭能夠承受的范圍內，既保護了音頻設備，又保證了音質的清晰與穩定。在通信系統中，限幅器更是不可或缺。例如，在無線通信的接收端，接收到的信號強度會因距離、障礙物等因素而大幅波動。限幅器能夠?qū)@些波動的信號進行幅度限制，使進入后續處理電路的信號保持在一個相對穩定的幅度范圍內，提高了信號處理的準確性和可靠性。

從更深層次的系統設計角度來看，限幅器的引入為電路設計者提供了靈活的信號調控手段。在設計復雜的電子系統時，設計者可以通過合理配置限幅器的參數，如限幅電平、響應速度等，來滿足系統對信號質量和穩定性的要求。同時，限幅器與其他電路元件（如濾波器、放大器等）的協同工作，能夠?qū)崿F(xiàn)對信號的全方位處理，優化系統的整體性能。在高速數字電路中，信號的完整性至關重要。限幅器可以與濾波器配合使用，濾除信號中的高頻噪聲成分，同時限制信號的幅度波動，從而提高數字信號的傳輸質量，減少誤碼率。
