貼片鉭電容憑借性能穩定、體積小巧的特性，在電子設備領域得到廣泛應用。但因其屬于極性器件，安裝時若正負極接反，輕則使電路無法正常工作，重則導致電容失效甚至損壞，造成嚴重后果。為確保電路穩定運行，以下是幾種判定貼片鉭電容正負極的實用方法：
一、外觀標記識別法

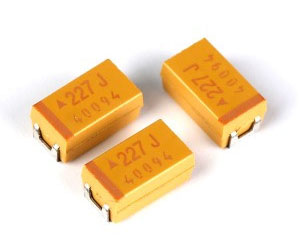

多數貼片鉭電容在正極一端會有特殊標記，如水平線、三角形等。通常，有水平線的一端為正極，另一端則為負極。部分鉭電容還會在負極一側使用深色涂層或顏色標記，這也是區分正負極的重要依據。通過仔細觀察這些外觀標記，可在很大程度上快速確定正負極。
二、引腳長度對比法
在部分貼片鉭電容型號中，引腳長度可以作為判斷正負極的參考。一般來說，長引腳代表正極，短引腳代表負極。然而，由于貼片鉭電容引腳普遍較短，且并非所有型號都遵循這一規律，因此此方法僅適用于特定情況下的快速判斷。
三、電路板標識參照法
許多 PCB 板在鉭電容的焊接位置附近會設置極性提示標識，常見的有半圓形標識或極性符號。通常，實心或有顏色涂層的半圓對應負極，空心或無涂層的半圓對應正極。安裝前認真查看電路板上的這些標識，能有效避免正負極接反的錯誤。
四、萬用表測量法
當外觀和電路板標識無法確定極性時，可借助萬用表來判定。具體操作如下：
將萬用表調至電阻檔位，如 R×100 或 R×1K。
任選一端假設為正極，用萬用表黑表筆接觸該端，紅表筆接觸另一端，記錄阻值。
放電后對調表筆，再次測量阻值。
若某次測量阻值較大，則黑表筆接觸的那端即為正極。
五、注意事項
由于鉭電容正負極接反可能引發元器件損壞甚至安全事故，在判定極性時必須高度謹慎。使用萬用表測量時，務必規范操作步驟，防止對電容或儀器造成損壞。若通過上述方法仍無法明確電容極性，建議查閱產品手冊或聯系廠家獲取專業支持。
總結
在電子設備的組裝與維修過程中，正確判定貼片鉭電容的正負極是確保電路正常運行的關鍵環節。通過觀察外觀標記、對比引腳長度、參照電路板標識以及使用萬用表測量等多種方法，可以快速而準確地識別貼片鉭電容的正負極。在實際操作中，應綜合運用這些方法，以提高判定的準確性，避免因極性錯誤導致的電路性能下降或元件損壞，從而保障電路系統的穩定性和安全性，確保電子設備的可靠運行。
