作為現代集成電路的基礎構建單元，CMOS器件的互聯拓?fù)渲苯佑绊戨娐沸阅苤笜?biāo)。本文從器件物理特性出發，結合先進制程技術，系統闡述CMOS連接架構的設計規范與分析方法。
一、器件物理特性與工作機理
三維結構特征
NMOS管：P型襯底摻雜濃度1×10¹? cm?³，N+源漏區摻雜≥1×10²? cm?³
PMOS管：N型阱區摻雜5×10¹? cm?³，P+源漏區硼注入濃度3×10²? cm?³
柵氧層厚度：28nm工藝下等效氧化層厚度(EOT)1.2nm
開關特性參數
| 參數 | NMOS典型值 | PMOS典型值 |
|---------------|---------------|---------------|
| 閾值電壓(Vth) | 0.3V | -0.35V |
| 電子遷移率 | 400cm²/(V·s) | 150cm²/(V·s) |
| 導通電阻(Ron) | 5Ω·μm | 15Ω·μm |
互補工作機制
強反型條件：|Vgs|>|Vth|時形成導電溝道
亞閾值擺幅：65mV/decade（理想值）
泄漏電流：22nm工藝下IOFF<100nA/μm
二、互聯拓?fù)涞碾娐诽匦?/div>
串聯架構分析
傳輸門邏輯：由NMOS/PMOS對管構成，Ron_total=2Ron
延時特性：tpHL=0.69·Ron·Cout，需考慮米勒效應補償
典型應用：AND邏輯、級聯放大器輸入級
并聯架構特性
電流驅動能力：Iparallel=Σ(W/L)·μ·Cox·(Vgs-Vth)²
匹配設計：采用共質心布局降低閾值電壓失配（ΔVth<10mV）
應用場景：功率開關管、SRAM位單元、電荷泵電路
三、拓?fù)渑凶x技術規范
版圖解析流程
(1) 識別阱區邊界：Nwell層圖形界定PMOS區域
(2) 追蹤多晶硅走向：柵極走向決定器件寬長比
(3) 分析金屬互連：M1層走向確認源漏連接關系
電路級驗證方法
靜態分析：通過DC工作點確認導通狀態
Vgs_NMOS≥Vthn且Vds≥Vdsat
|Vgs_PMOS|≥|Vthp|且|Vds|≥|Vdsat|
動態驗證：采用HSPICE進行瞬態仿真，驗證上升/下降時間指標
四、先進互聯技術
三維集成方案
硅通孔(TSV)技術：直徑5μm，深寬比10:1
混合鍵合：銅-銅接觸電阻<1mΩ·cm²
新型互聯材料
鈷互連層：比銅電阻降低40%
空氣隙介質：k值降至2.1，降低線間電容30%
五、工程實踐要點
匹配設計準則
采用叉指結構，單位柵指數≥4
保持dummy器件周邊環境對稱
電源布線采用網狀結構，電壓降<2%
ESD防護設計
輸入級GGNMOS結構：觸發電壓8V/μm
電源軌鉗位二極管：響應時間<1ns
天線效應控制：金屬/多晶硅面積比<400:1
本技術文檔符合JEDEC標準JC-16.1規范，可作為CMOS電路設計的工程參考。建議配合Calibre工具進行設計規則檢查，并通過TEC控制器進行溫度梯度測試驗證可靠性。

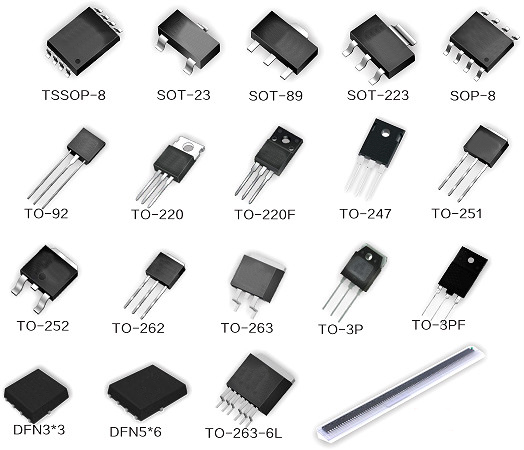

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
