    三極管開關速度的方法詳解
    晶體三極管是控制電流的半導體器件,工作原理是通過在三極管的兩端施加合適電壓來控制三極管另一端的電流,主要作用是用于開關、放大等。
    三極管典型開關電路設計
    三極管開關速度
    圖一 典型開關電路設計
    該電路輸出與輸入相反電平,輸入高電平,三極管導通,輸出低電平;當輸入低電平時,輸出為高電平。R2的作用是在沒有輸入的情況下,保證基極電壓處于低電平,保證三極管處于穩定狀態,避免造成風險,R1和RL起限流作用,避免管子燒壞。
    02
    如何提高三極管開關速度?
    開關時間決定三極管的開關速度,三極管有開啟和關斷過程,對應開啟時間。
    晶體管開關波形如圖五。開啟時間由延遲時間以及上升時間組成,關斷時間又分為存儲時間和下降時間 。
    (1)延遲時間
    延遲時間指的是對C和E極之間的電容充電的時間,增大晶體管的基極電流,從而加快基極電容充電速度。但是基極電流過大的話,會導致晶體管出現深度飽和情況,反而讓存儲時間增長,導致關斷時間變大,所以基極電流需要適當選取。
    (2)上升時間
    三極管達到臨界飽和所需要的時間被稱為上升導通時間。增大基極輸入電流,使得集電極電流達到飽和。同樣,基極電流也不能太大,否則將會使得存儲時間延長,導致關斷時間變大。
    (3)存儲時間
    三極管從飽和狀態(集電極正偏)到臨界飽和狀態(集電極0偏)所需要的時間稱作為存儲時間,縮短存儲時間通過增大基區抽取電流,加快過量存儲電荷的泄放速度。
    (4)下降時間
    臨界飽和到基極電壓為0時候的時間稱作為下降時間。
    三極管開關速度
    圖二 晶體管開關過程波形
    總之,為了減小三極管的開關時間、提高開關速度,在三極管的使用上可以作如下考慮:
    a)增大基極電流,減短延遲時間,但過大的基極電流會導致存儲時間增加
    b)增大基極電流,可減短存儲時間和下降時間
    c)加速電容

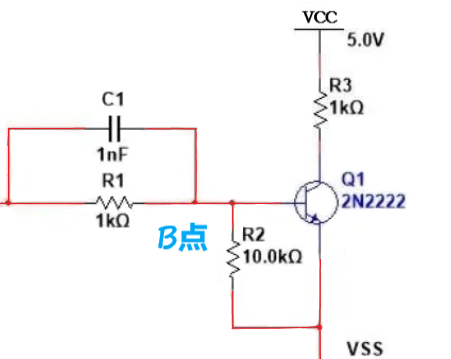

    在基極限流電阻并聯小容量的電容(一般pF級別),當輸入信號上升、下降時能夠使限流電阻瞬間被旁路并提供基極電流,所以在晶體管由導通狀態變化到截止狀態時能夠迅速從基極抽取電子(因為電子被旁路),消除開關時間的滯后,這個電容的作用是提高開關速度,因此稱為加速電容。如下圖:
    三極管開關速度
    圖三 并聯加速電容
    d)肖特基鉗位
    利用肖特基箝位也可以加快晶體管開關速度。

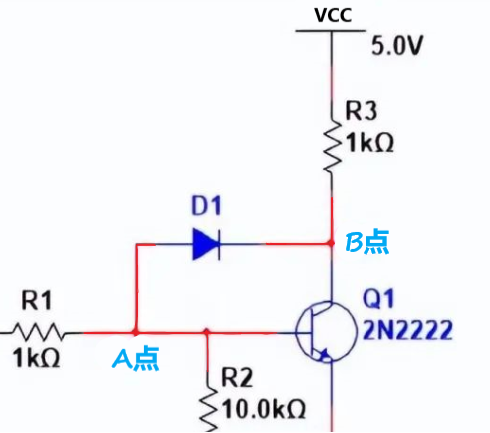

    如下,肖特基勢壘二極管箝位在b極到c極之間,二極管開關速度快,正向壓降比PN結小。本該流過三極管的大部分基極電流被D1旁路掉,而流過三極管的電流非常小,這時三極管的導通狀態接近截止狀態,節省了三極管飽和導通與退出的時間。
    三極管開關速度
    圖四 肖特基箝位BC極間
