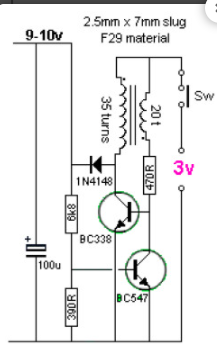

這是3V到9V直流轉換器的電路圖，它能夠在空載時提供約10.4v的輸出電壓和9.6v@30mA的輸出電壓。通過使用此電路，您將能夠從3V直流輸入更換9v電池。
優點是電壓在電池壽命期間保持在9v以上，而普通的9v電池會很快降至7v。
輸出電壓由6k8和390R電阻器設置為9-10v。470R為電路提供約20mA的空閑電流，尖峰約為75mV。
通過增加470R，在電流為30mA時，靜態電流減小，但電壓下降更多。
