MOS管作為電源電路中常用的電子元件，正確選擇MOS管是硬件工程師經常遇到的問題，了解不同的MOS管的差別及在電路中的應用，可以提高整個電路的效率和成本。以下幾點MOS管選型的基本方法僅供參考：

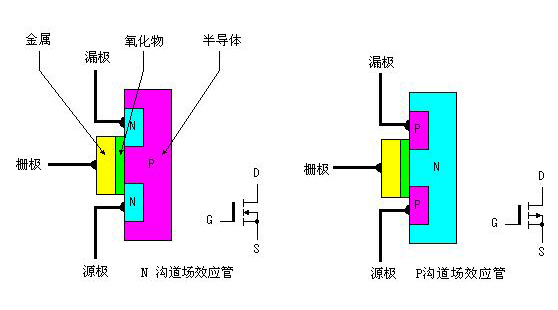

1、選擇N溝道還是P溝道。在典型功率應用中，當一個MOS管接地，而負載連接到干線電壓上時，該MOS管就構成了低壓側開關。在低壓側開關中，應采用N溝道MOS管，這是出于對關閉或?qū)ㄆ骷璧碾妷嚎紤]。當MOS管連接到總線及負載接地時，就要用高壓側開關。通常會在這個拓?fù)渲胁捎肞溝道MOS管，這也是出于對電壓驅動的考慮。
2、確定MOS管的額定電流。該額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，確保所選的MOS管能承受這個額定電流，即使在系統產生尖峰電流時，兩個考慮的電流情況是連續模式和脈沖尖峰。在連續導通模式下，MOS管處于穩態，此時電流連續通過器件。脈沖尖峰是指有大量電涌或尖峰電流流過器件。一旦確定了這些條件下的最大電流，只需直接選擇能承受這個最大電流的器件便可。
3、選擇MOS管的穩定性能。雪崩擊穿能力是指半導體器件上的反向電壓超過最大值，并形成強電場使器件內電流增加。晶片尺寸的增加會提高雪崩擊穿能力，最終提高器件的穩定性。因此選擇更大的封裝件可以有效防止雪崩。
決定MOS管的開關性能。影響開關性能的參數有很多，但最重要的是柵極/漏極，柵極/源極，漏極/源極電容。這些電容會在器件中產生開關損耗，因此每次開關時都要對它們充電。MOS管的開關速度一次會被降低，器件效率也下降。
