自鎖電路一旦按下開關，電路就能夠自動保持持續通電，直到按下其它開關使之斷路為止。在通常的電路中，按下開關，電路通電；松開開關，電路斷開。
自鎖開關電路圖分析

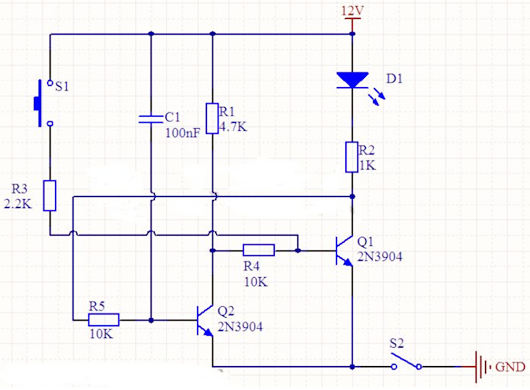

電路使用一個輕觸開關來激活一個負載。圖中的負載是用D1，R2來代替，實際使用中視電源的大小，負載可以是一個燈泡或者一個直流繼電器。
電路中開關S1是一個輕觸開關，通過它來接通電源負載；開關S2是切斷電源電路的開關，目的是當電源接通負載后，想斷電時，直接斷開S2即可。S2也可以省略，這樣斷電的時候，就需要手動的拔掉電源。如果接了S2，那它的初始狀態是閉合的。
1、電路上電初始狀態：
電路接通電源，由于電容C1的作用，會給Q2的基極一個瞬間的高電平脈沖，使Q2飽和導通，拉低Q1基極電平，使Q1截止。這樣12V的直流電源可以通過發光二極管D1，R2，R5到Q2的基極，維持Q2的導通。
注意：這個時候Q2飽和導通所需要的電流不足以使發光二極管D1發光。初始狀態下是Q2導通，Q1截止，發光二極管熄滅，也就是負載不得電。
2、工作狀態：
需要接通電源負載時，按下開關S1，則直流電源12V通過開關S1，R3到Q1的基極，使Q1飽和導通。同時Q1飽和導通將會拉低Q2基極的電壓，使Q2截止。這樣即使松開開關S1，電源也能通過R1，R4來維持Q1的導通，實現開機的效果。
注意：
1、大負載時，電路中三極管Q1會流過較大的電流，所以實際制作時，Q1應選用合適的功率管。
2、Q1，Q2的器件選型時，要注意三極管的飽和管導通壓降和飽和導通時的基極電流大小要求。根據這兩個參數來調整電路中的電阻。
自鎖開關電路圖實例

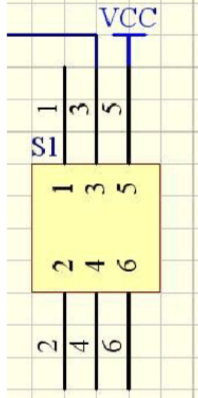

自鎖開關電路中起到電源的開關作用，常開的其中一腳接 DC 電源插口電源腳，常開的另一腳接電路的 VCC。

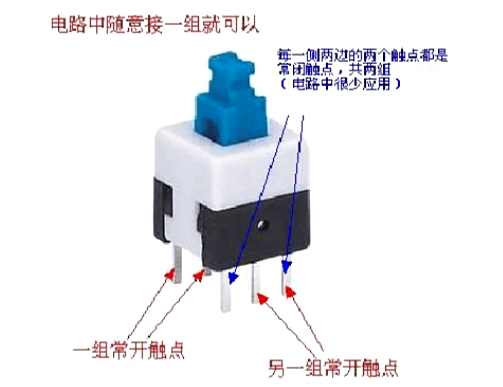

自鎖開關電路實物圖
自鎖開關電路圖
