直流偏置，交流電力系統中存在直流電流或電壓成分的現象稱為直流偏置。
直流偏置的作用
確定工作點：直流偏置可以確保電路或器件處于適當?shù)墓ぷ鳡顟B(tài)，使其能夠正常放大或處理輸入信號。通過設置合適的偏置電壓，可以將器件工作在線性區域，避免非線性失真和輸出偏移等問題。
消除直流偏移：在某些電路中，如放大器，輸入信號可能存在直流分量，這將給電路帶來不可預測的結果。直流偏置可以消除這種直流偏移，使得放大器能夠正確地工作。
提高線性度：適當?shù)钠秒妷河兄谔岣唠娐返木€性度和動態范圍。它可以使放大器電路在線性區域內工作，減小非線性失真的影響，從而提高信號放大的精度和可靠性。
穩定電路工作：偏置電壓可以提供一個穩定的參考電平，使電路在不同環境條件下都能正常工作。它可以抵消溫度變化、供電波動和元件參數變化所引起的影響，確保電路的穩定性和可靠性。
在測量小信號時獲得最佳的垂直分辨率：在PicoScope示波器中，直流偏置可以讓示波器發揮最優測試性能，尤其是在測量小信號時，可以獲得最佳的垂直分辨率。
分離射頻信號和直流電源：直流偏置器內部設置了電容和電感，電容的特性是阻直流通交流，而電感的特性是阻交流通過直流。這樣，直流偏置器可以分離來自天線（Common端）的射頻信號和來自直流電源（DC端）的DC電流，確保DC電源不會干擾天線端的射頻信號，同時天線端的射頻信號也不會干擾DC電源。
直流偏置電路
偏置電路也稱為直流分壓網絡或偏移電路，在電子設備和集成電路中常用于控制晶體管、場效應管等半導體器件的工作點，使其穩定在某個特定的工作狀態。它通常由電阻、電容、二極管等元器件組成。
偏置電路是一種直流電路，其主要作用是對半導體器件進行靜態電參數的設置，以確定器件的工作狀態。一個完好的偏置電路應該具有穩定、精確的特點。

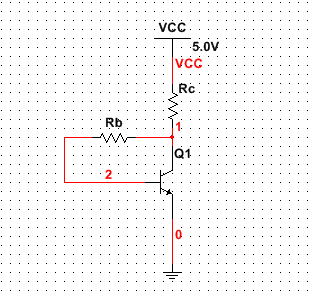

集電極偏置電路，也叫電壓并聯負反饋電路，根據電壓并聯負反饋原理，可得表達式Ib=（Uc-Vbe）/Rb。
Vbe靜態電壓為0.6V到0.7V,如果Uc比Vbe大幾倍的話，是可以忽略Vbe。
表達式變?yōu)镮b=Uc/Rb，根據負反饋原理負反饋系數F=Ib/Uc=1/Rb，增益表達式Ib=A*Uc，A=β*Ib*Rc/Ib=β*Rc。
負反饋原理1+AF=1+β*Rc/Rb，表達式1+β*Rc/Rb>1,是屬于一般負反饋，1+β*Rc/Rb>>1,是屬于深度負反饋，深度負反饋電路增益只和負反饋網絡有關，電路穩定性好，解決了元件參數的分散性。
