    半波整流與全波整流后加電容的效果解析

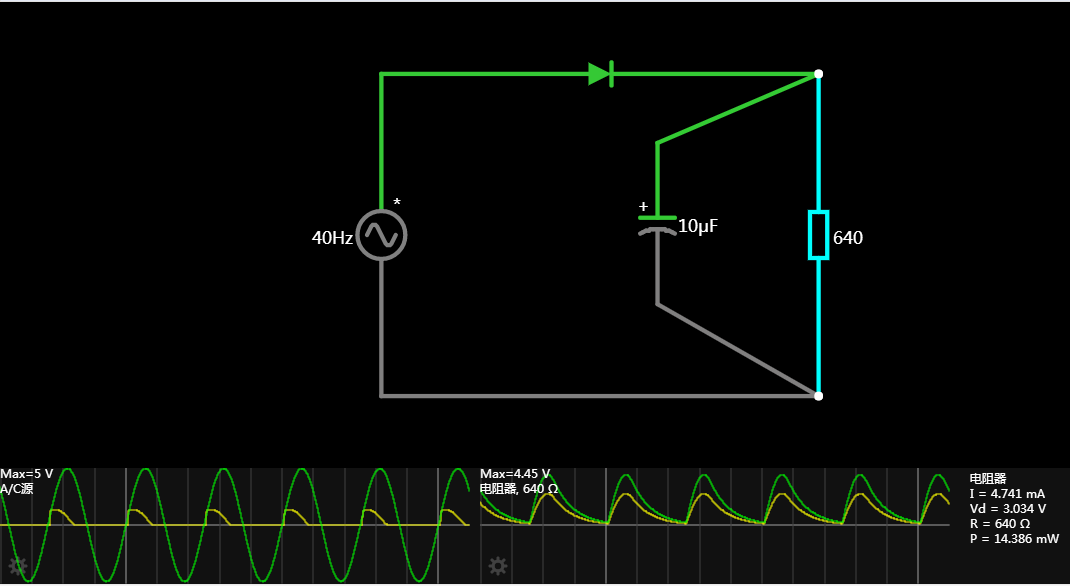

    首先是半波整流,在整流后加電容試試。可以發現并沒有達到預想的目的。是不是電容的容量不夠大。那么可以再試試。
    半波整流 全波整流 電容

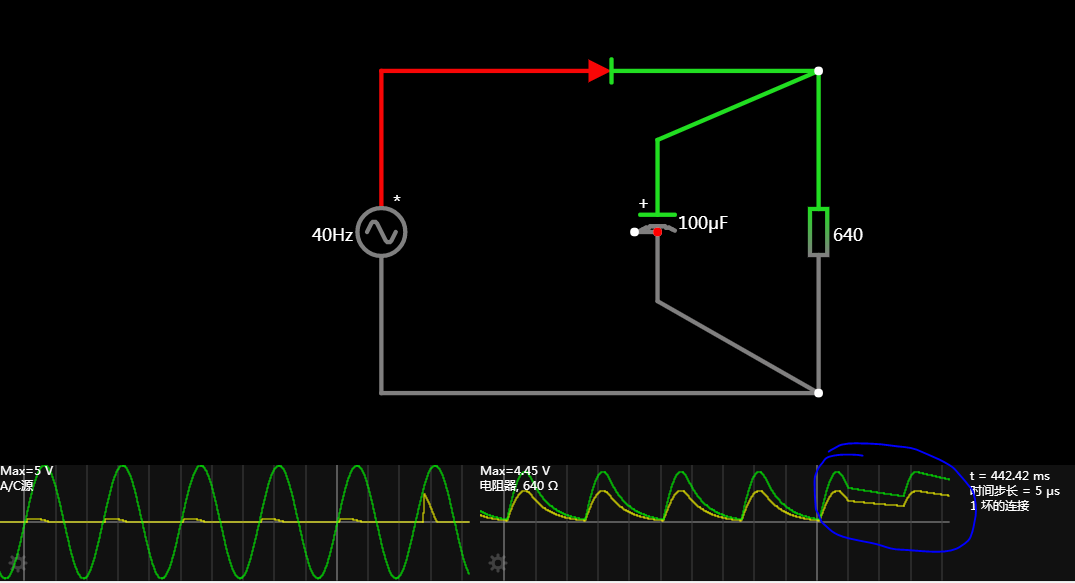

    把電容加大到100uF后,有了改善效果,但是還是沒有達到預定目標,那么繼續嘗試加大電容容值。
    半波整流 全波整流 電容

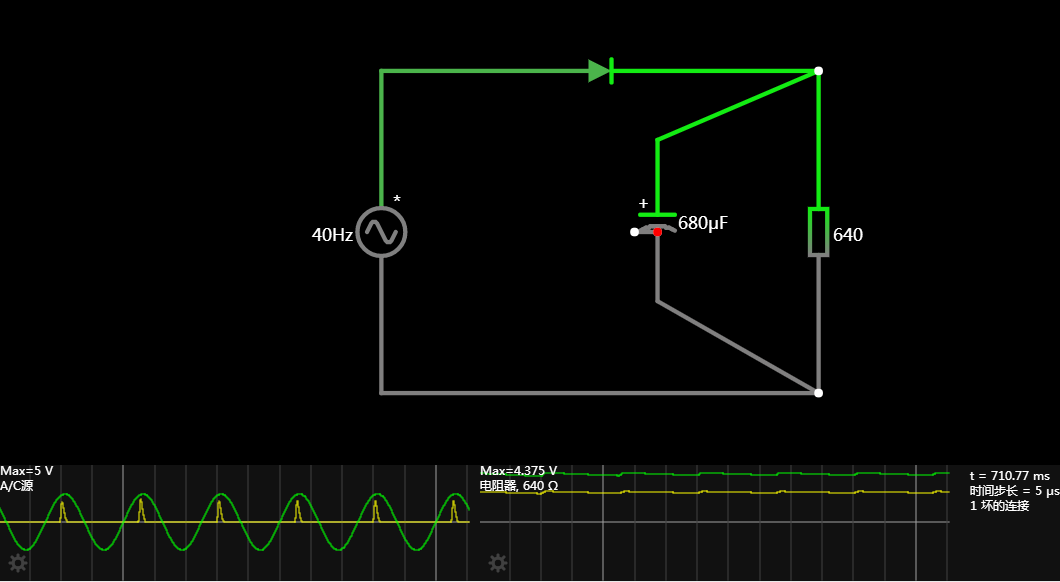

    那繼續加大濾波電容容值到680uF, 可以發現現在的波形基本能滿足要求了,可以達到預定效果了。
    半波整流 全波整流 電容
    那對于全波整流也會是同樣一種情況嗎?讓我們繼續仿真看看結果。進行對比。

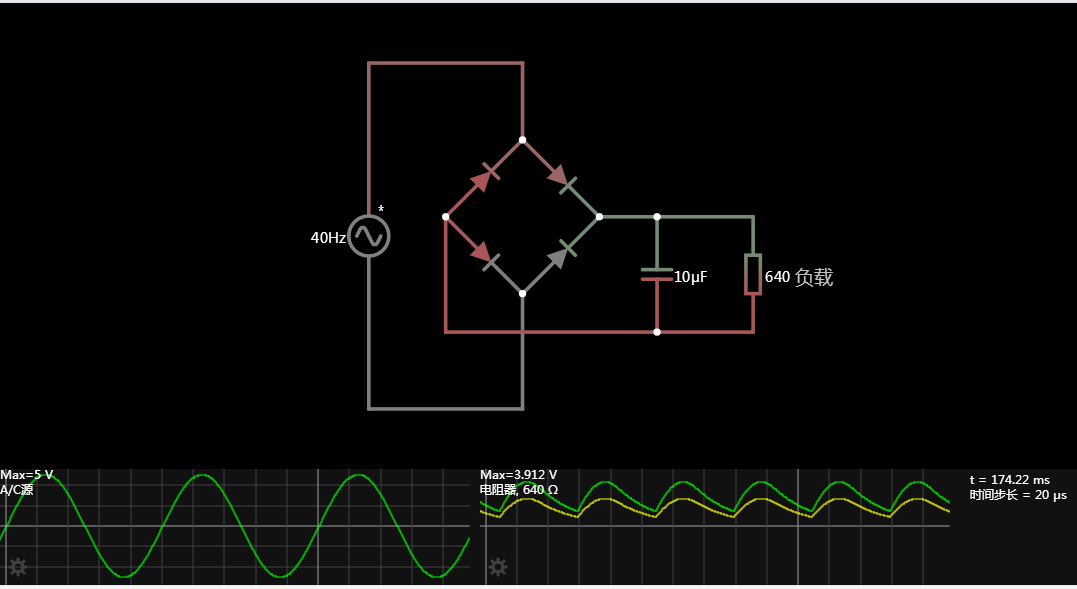

    同樣的負載,同樣容值得濾波電容,最后得到的電壓波形要比半波略好,繼續加大電容仿真。
    半波整流 全波整流 電容
    濾波電容加大到100uF后,可以發現得到的電容波形已經可以滿足我們的要求了,達到預想效果了。為什么差異這么大呢?帶著這個疑問繼續加大電容值看看。
    半波整流 全波整流 電容

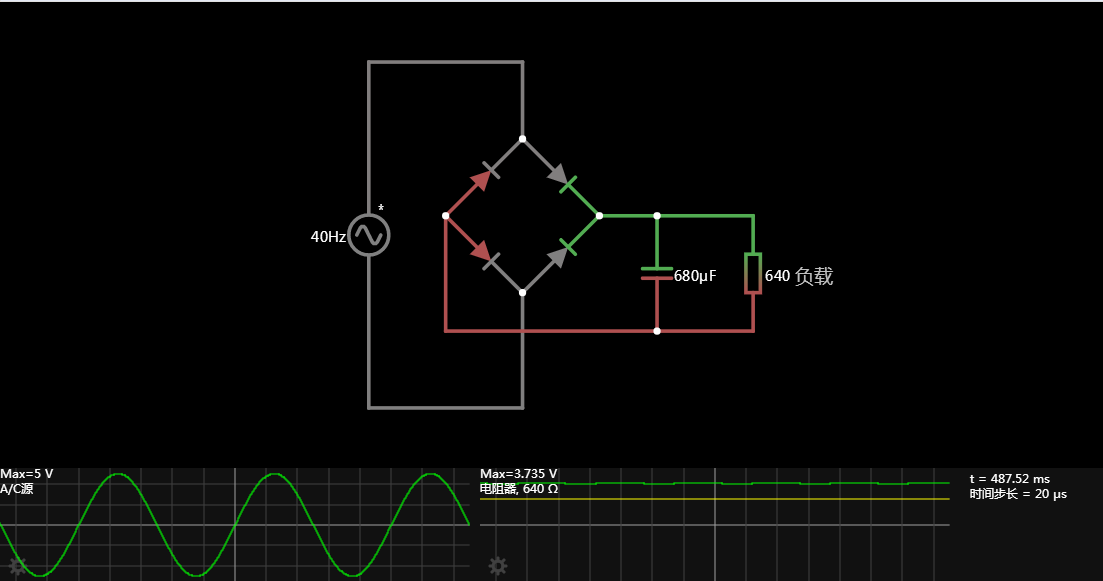

    加大到680uF后,輸出電壓已經非常穩定了,波動比較小,輸出電流(黃色線)基本沒什么變化,保持在一個值(允許的偏差范圍內)。
    半波整流 全波整流 電容
    為什么半波整流和全波整流后加同樣的濾波電容,得到的結果會有差異呢?這是因為半波整流整個周期內只有半個周期能量到了后級,只在這半個周期某一段(前級交流電值- 二級管壓降 > 電容上的電壓),電容有充電的機會,只要不導通,后級電路都需要電容去放電,電容放的能量不夠,后面電壓就不穩。半整流電路中,電容在整個周期內,電容放電時間是大于半個周期的。
    而對于全波整流正負半周期,電容都有機會充電,前級沒有電流過來,才是電容放電的時候,這個時候電容的放電周期是要小于半個周期的,所以實現同樣的效果,所需電容值比較小。
