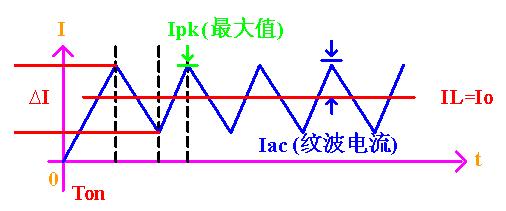

在介紹參數計算之前，我們來看一下電感電流的紋波率，先來看一個電感的電流波形如圖一示。
（圖一）
電流紋波率：?I/IL=?I/Io,因?yàn)?I=2Iac,所以?I/IL=2Iac/IL,要想?I變小或者接近于零，需要電感磁芯的處理能力大于等于電感儲存的能量，磁芯體積與處理能力成正比，與磁芯材質也有關系。

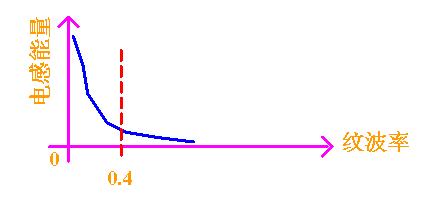

看一下電感電流與電感能量的關系圖，如圖二示，由圖二我們可以看出電感的能量越大電感電流的紋波率越小，也就說明電感對電流的遏制能力很強，而紋波率一般取0.4就可以。
（圖二）

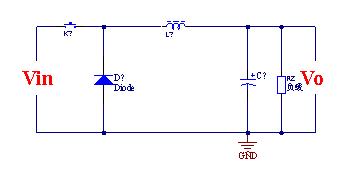

電感實戰計算公式推導（圖三）：
（圖三）
電感兩端感應電壓=電感電流的變化率*L,用公式表示：U=?I*L/t，而感應電壓分為兩個狀態，開關ON時候的感應電壓與開關OFF的感應電壓，用公式表示。
Von=?Ion*L/Ton
Ion=Von*Ton/L 式1
Voff=?Ioff*L/Toff
Ioff=Voff*Toff/L 式2
因?yàn)檎伎毡菵=Ton/T,所以Ton=T*D,等式兩邊同時被T減，得出Toff=T(1-D)，由T=1/f,得Ton=D/f,Toff=(1-D)/f,把Ton、Toff代入式1、2中得
Ion=Von*D/L*f 式3
Ioff=Voff*(1-D)/L*f 式4
當開關開通時候忽略續流二極管壓降，電感兩端感應電壓等于Vin-Vo,當開關斷開時候忽略續流二極管壓降，電感兩端感應電壓等于Vo，代入式3、4得
Ion=(Vin-Vo)*D/L*f 式5
Ioff=Vo*(1-D)/L*f 式6
由電感紋波率γ=?I/Io,?I同樣分為ON和OFF時，故而開關ON時候γ=?Ion/Io 式7，開關OFF時候γ=?Ioff/Io 式8，代入式5、6得
Io*γ=(Vin-Vo)*D/L*f
L=(Vin-Vo)*D/Io*γ*f 式9
Io*γ=Vo*(1-D)/L*f
L=Vo*(1-D)/Io*γ*f 式10
式9、10中：L為實際電感量單位H，Vin輸入電壓單位V，Vo輸出電壓單位V，D是占空比，Io是輸出電流單位A，f是開關頻率單位Hz,γ是紋波系數一般取0.4
總結：
當電感的線徑確定下來以后，電感的額定電流就確定下來了，實際設計時要求負載電流不超過電感的額定電流值，最好是負載的峰值電流小于等于電感的額定電流值，一般情況下電感額定電流我們要放置1.2倍余量，即電感的額定電流大于等于1.2倍的負載峰值電流。

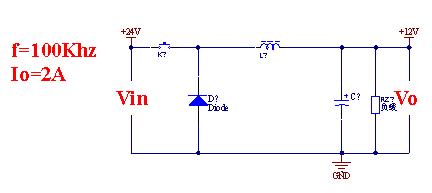

BUCK電路中電感值的實戰計算：
（圖四）

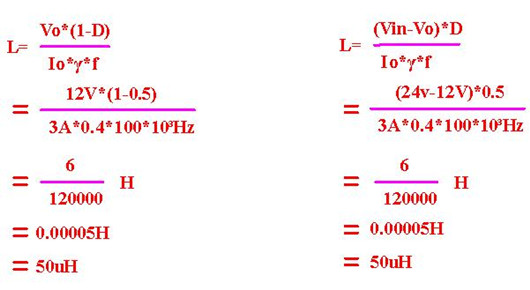

如圖四所示的BUCK電路中，已知輸入電壓Vin=24V,輸出電壓Vo=12V,γ=0.4，L=Vo*(1-D)/Io*γ*f，D=Vo/Vin=12V/24V=1/2,把已知量代入電感公式中。
以上兩種方法都可以求得電感值。
