利用PMOS設計一個開關電路，實現一款設備的開關控制。被控設備12V供電，供電電流小于3A即可。且為了提高響應速度，使流過該設備的電流盡可能的大。該設備內阻大約為6ohm。
產品參數
VDS-30V
ID-4.2A(VGS=-10V)
RDS(ON)<60mohm(VGS=-10V)
<65mohm(VGS=-4.5V)
<120mohm(VGS=-2.5V)
VGS±12V

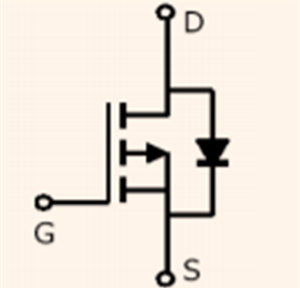

等效電路
設計電路

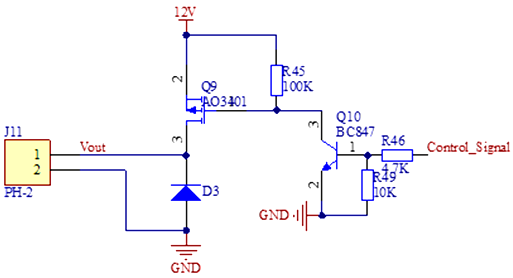

設計并調試好的電路如下圖所示，由于供電電壓和驅動電壓均可以使用12V，所以采用了如下較為簡單的方案。
如圖所示，Q9 AO3401的柵極（G）通過100k電阻上拉到12V，源級（S）直接連接至12V電源側，漏極（D）連接到被控設備，被控設備兩端并聯二極管，用于關斷設備后，釋放被控設備上的能量。
在默認情況下，Q9 A03401的柵極被拉到12V，此時Vgs=0，PMOS處于截止狀態，被控設備關斷。
為了實現對PMOS的控制，后邊增加了一級PNP構成的電路，當Control_Signal為高電平時，此時Q10 NPN三極管處于導通狀態，使得Q9的柵極拉到GND，此時Q9 AO3401 VGS之間的電壓為-12V，Q9處于導通狀態。
反之當Control_Signal為低電平時，Q10 NPN三極管處于截止狀態，此時Q9的柵極重新被R45拉高到12V電源上，Q9恢復截止狀態。
控制邏輯如下：
通過以上分析，使用該電路，便利用PMOS實現了一個最基本的負載開關功能。
