并行匹配法
并行匹配，即使負載端的阻抗與傳輸線的阻抗匹配。
并行匹配是在負載端附近并行接入特定的元件來使負載的阻抗降低到與傳輸線相匹配的范圍內。其主要有以下三種接入方式。

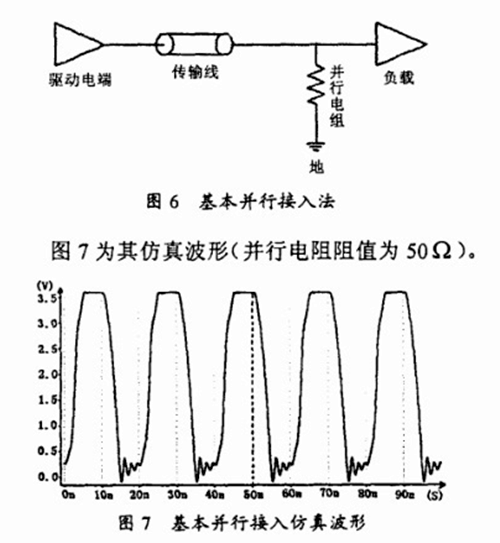

a)基本并行接入，其接入方式如圖6所示。
可以看到波形高電平處的振鈴已明顯消除，低電平處振鈴有所減小，但無顯著改善。
該接入方式接入一個并行電阻到地，連接簡單，但其接入方式會拉低信號的高電平電壓:且當信號處于高電平狀態時，由于并行電阻的阻值較小，信號所消耗的電流會很大。

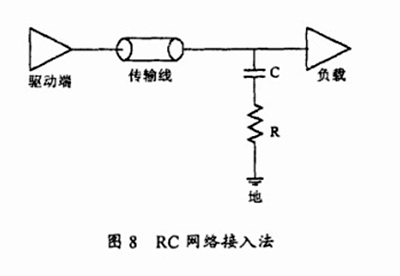

b) RC network接入，其接入方式如圖8所示。

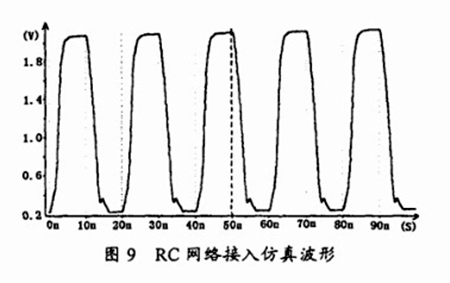

其仿真波形如圖9所示(C=0.01uf，R=100Ω)。
可以看到信號中的振鈴現象已被消除，且信號的上升和下降時間沒有明顯增加。
上訴方法將電容接入電路，不增加任何直流功耗:但該接入方式拉低了信號高電平的電壓值。

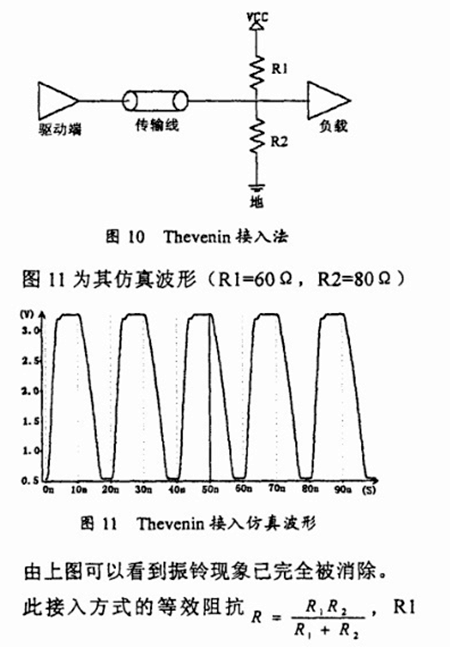

c) Thevenin接入，其接入方式如圖10所示。
的值由驅動端可吸收的電流值確定,R2的值須在，傳輸線斷開的條件下確保負載端可滿足電路的高電平門限。
該接入方式的優點在于其振鈴消除效果明顯，且可以增加信號的驅動能力:但由于在電源和地間直接接入了電阻，故電路的直流功耗會較大，不適合一些有節電要求或采用電池供電的電路。
