    MOS管并聯二極管的作用深度解析
    MOS管并聯二極管分析

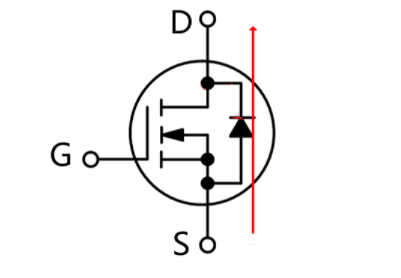

    下圖是NMOS的示意圖,從圖中紅色框內可以看到,MOS在D、S極之間并聯了一個二極管,這個二極管是寄生二極管,還是體二極管,究竟哪個說法準確呢?還有為什么要并聯二極管?是否可以刪除呢?
    MOS管并聯二極管

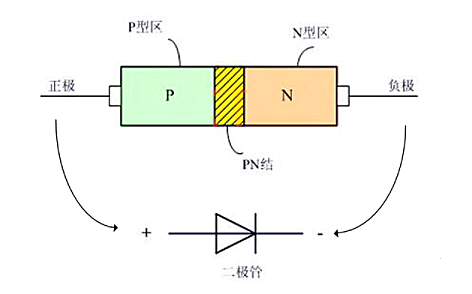

    這要從MOS的工藝和結構說起,不管是MOS還是二極管,都是由半導體材料構成,我們都知道二極管是由一對PN結構成,見下圖,P型區對應二極管的陽極,N型區對應二極管的負極。
    MOS管并聯二極管

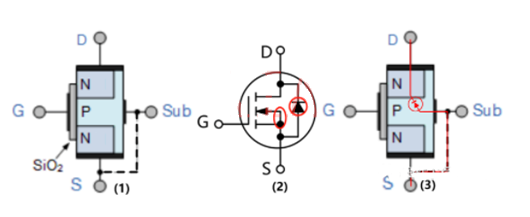

    我們回過頭看下MOS結構,從下圖(1)可以看出,MOS中的氧化物O指的是二氧化硅SiO2,SiO2不導電,所以驅動極G基本不走電流,因此MOS功耗比較低,是電壓型驅動器件。
    MOS管并聯二極管
    從(1)也可以看出,MOS除了D、G、S三個極之外,還有一個Sub極,Sub和S極有連接關系,因此(2)MOS的電路符號中,會將MOS內部指向溝道N溝道的箭頭和S極連接在一起。
    那么這個體二極管,有什么用呢?在一些場景下,是不希望有這個二極管的存在,這會使得S極和D極之間有漏電的可能性。
    MOS管并聯二極管
    在另一些場景下就是利用這個二極管導電的特性,讓系統正常工作。有的電池保護板,在鋰電池過放后,會開啟保護功能:關閉放電MOS。當插上充電器后,就利用MOS體二極管,使得電路導通,系統正常工作。
