瞬態抑制二極管簡稱TVS，又叫鉗位二極管，由P-N結面積組成，可分為單向TVS管和雙向TVS管,單向的有正負極，雙向的沒有正負極。TVS廣泛應用于半導體及敏感器件的保護，通常用于二級電源和信號電路的保護，以及防靜電等。其特點為反應速度快(為ps級)，體積小，脈沖功率較大，箝位電壓低等。那么其有哪些作用呢?工作原理又是什么呢?下面一起看看：
瞬態抑制二極管
1.作用
(1)將TVS二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的肪沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。
(2)靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms;而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾(Crosstalk)。
(3)將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。
2.工作原理
TVS二極管并聯于電路中，當電路正常工作時，它處于截止?fàn)顟B(tài)(高阻態)，不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路;當異常過壓消失，其恢復至高阻態，電路正常工作。

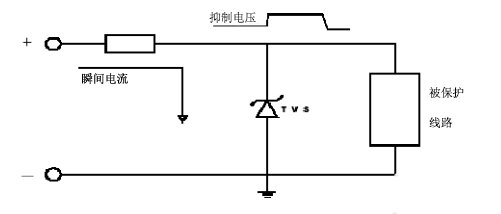

瞬態抑制二極管工作原理圖
以上就是瞬態抑制二極管的作用與原理了。目前瞬態抑制二極管已廣泛應用于計算機系統、通訊設備、交/直流電源、汽車、電子鎮流器、家用電器、儀器儀表(電度表)、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、數字照相機的保護、共模/差模保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪音的抑制等各個領域。
