AT89系列單片機是近年來推出的一種新型高性能低價位、低電壓低功耗的8位CMOS微型計算機。它的顯著優點是：①內含F(xiàn)1ash存儲器，這在系統的開發過程中，可隨意進行程序修改，既便錯誤編程之后仍可以重新編程，故不存在廢品且大大縮短了程序的開發周期，同時在系統工作過程中能有效地保存數據信息。②采用靜態時鐘方式，節省電能，這對于降低便攜式產品的功耗十分有利。③由于它是以8031核構成的，所以它與MCS一51系列單片機是兼容的。這對于熟悉MCS一51系列的廣大用戶來說，用AT89系列單片機取代51系列進行系統設計是輕而易舉的。

而AT89C2051又是AT89系列中一種更為廉價的單片機，作為一種小型測控系統或便攜式智能儀器儀表的核心器件，其性能價格比憂于MCS一51系列。所不同的是它的引腳只有20根，比標準型的40根少得多，也即并行I/O端口較少。如何利用這較少的幾根口線，連接成穩定可靠的LED顯示電路，就是以AT89C2051單片機為核心的應用電路所要解決的瓶頸問題。本文采用了74LS164這個串人并出的移位寄存器，很好地解決了2051與LED的顯示接口電路。

1.硬件電路

2051余下的并行I/O口線不足8根，數據的并行輸出已不可能，但可以考慮串行輸出方法，圖1給出串行口擴展的4位LED顯示接口電路。

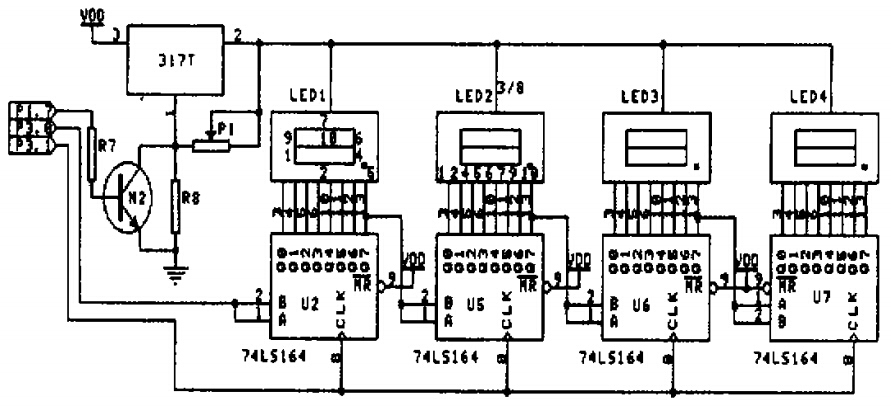

圖1 串行口擴展的4位LED顯示電路

該電路只使用2051的3個端口，配接4片串入并出移位寄存器74LS164與1片三端可調穩壓器LM317T。其中74LS164的引腳Q0～Q7為8位并行輸出端;引腳A、B為串性輸入端;引腳CLK為時鐘脈沖輸入端，在CLK脈沖的上升沿作用下實現移位，在CLK=0、清除端MR=1時，74LS164保持原來數據狀態;MR=0時，74LS164輸出清零。

其工作過程如下：2051的串行口設定在方式0移位寄存器狀態下，串行數據由P3.0發送，移位時鐘由P3.1送出。在移位時鐘的作用下，串行口發送緩沖器的數據一位一位地移入74LS164中。4片74LS164串級擴展為4個8位并行輸出口，分別連接到4個LED顯示器的段選端作靜態顯示。需要指出的是，由于74LS164無并行輸出控制端，因而在串行輸入過程中，其輸出端的狀態會不斷變化，造成不應顯示的字段仍有較暗的亮度，影響了顯示的效果。

以往的做法是在74LS164的輸出端加接4片鎖存器或三態門。使移位寄存器串行輸入數據時其輸出端的變化不反映到LED上，待串行輸入結束后再打開鎖存器或三態門，將穩定的顯示數據送給LED。

本文電路的獨特之處在于僅采用了1片三端可調穩壓器LM317T，317T的3、2腳分別是電壓輸入、輸出端，317T的1腳是電壓調整端，腳2輸出電壓隨腳1電壓而變化。腳1與接地電阻之間并一個NPN三極管。它的基極受P1.7口線控制。串行輸入時P1.7口線為高電平，三極管飽和導通使317T的腳1約為0.3V，腳2輸出電壓隨之下降到1.5V不足以使共陽極LED發光，故此時串行輸入的影響不會反映到LED上;串行輸入結束后，使P1.7口線為低電平。三極管截止，腳2輸出電壓因腳1電壓增高便上升到2.0V使LED正常發光。因此。1片三端可調穩壓器LM317T起到了4片鎖存器的作用使LED顯示不會閃爍本電路的另一優點是通過可調電位器P1可在線調整腳2的輸出電壓，使LED的顯示亮度均勻可調，而且省掉了大量的LED限流電阻。

2.軟件編程

上述分析表明，移位寄存器74LS164僅有串入并出作用沒有譯碼功能。因此。在編寫顯示驅動程序之前，首先需要計算列寫出與本電路對應的LED段選碼，然后由2051的P3.0口送入164的串行輸入端，再并行輸出到LED的段選端。

需要指出的是，本電路采用TOS-8106BHK型號的共陽極LED顯示器，根據PCB印制線路板的連線方便，其LED的8個段選端與164的并行輸出口即8根段選線的連接沒有遵照通常的規律，而是如圖1所示的段排列為7、6、4、2、1、9、10、5，相應的段選碼也要重新計算。如顯示字符0的段選碼為11H。顯示字符1的段選碼為D7H等。

另外，這種穩定的靜態顯示方式也省去了CPU的動態掃描過程，此為本電路的又一特點。

電路中設計了4位LED顯示器，其功能為：左首位為百位數或標志位，左二位為十位數，左三位為個位數，左四位為小數點后的十分位數。據此，給出如圖2所示的顯示子程序框圖。

圖2 顯示子程序框圖

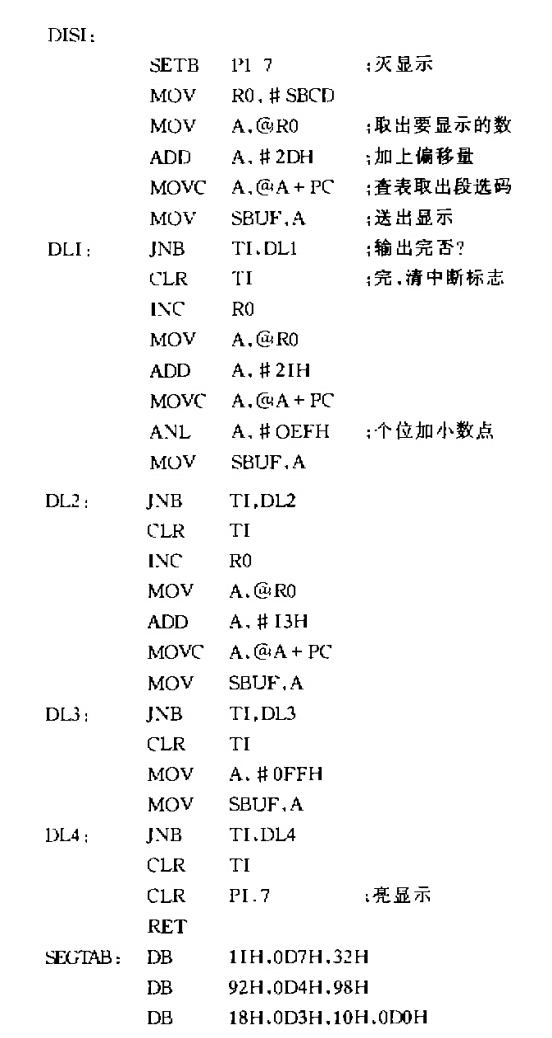

顯示子程序清單如下：

結束語

本文總結了基于74LS164的單片機與LED顯示電路設計方案，目前該串行口擴展的LED顯示接口電路已成功地應用到以AT89C2051單片機為核心的智能儀表中，如單片機濕度測量儀、單片機溫度測量儀等。現場運行表明，LED顯示清晰穩定不閃爍，特別是在現場環境如光照強弱不同的情況下，可以在線調整LED發光的亮度，獲得視覺與功耗的最佳效果。
