LM339N是四運放IC，可作信號電壓放大，比較，邏輯運放，還用于保護，LM339是四電壓比較器 主要用在檢測電路和基準電壓做比較多用在電磁爐的檢測電路等，改變其外圍電路的結構與元件參數可作多種用途。經過前面的介紹，相信大家對LM339也有一定的了解了，因此本文介紹什么是LM339N?與LM339有什么區別。
1.LM339N簡介
LM339N是一款內部裝有四個獨立的電壓比較器的集成塊。雙列直插14腳封裝，通道數量是4 Channels，輸出類型是Open Collector，響應時間為1.3 us。主要特點：
(1)失調電壓小，典型值為2mV;
(2)電源電壓范圍寬，單電源為2--36V，雙電源電壓為正負1V--正負18V;
(3)對比較信號源的內阻限制較寬;
(4)共模范圍比較大;
(5)差動輸入電壓范圍較大，大到可以等于電源電壓;
(6)輸出端電位可靈活方便的選用。

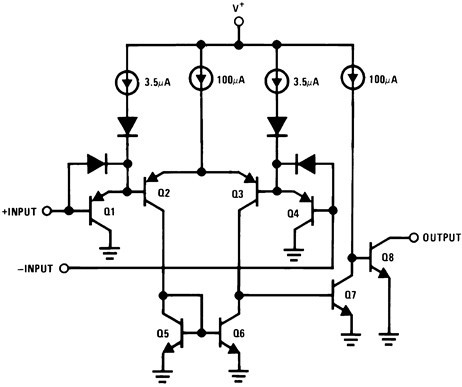

2.功能方框圖
3.參數
每通道靜態電流Max.(mA)：0.500
輸出電流Min.(mA)：6
響應時間(由低至高)(us)：0.300
工作電壓Min. (V)：2
工作電壓Max. (V)：30
共模輸入電壓VICRMin.(V)：-
共模輸入電壓VICRMax.(V)：3.500
輸入失調電壓(25℃)Max.(mV)：5
滿幅：No
通道數：4
封裝/溫度(℃)：PDIP-14/0~70
描述：四路差分比較器

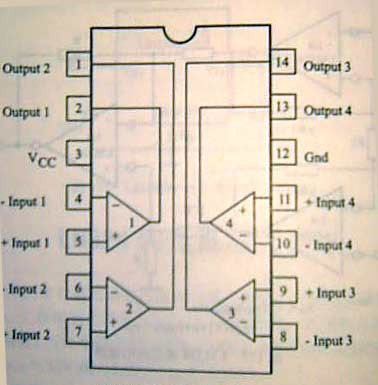

4.引腳圖
引腳功能表：
5.LM339與LM339N的區別
LM339N為四路電壓比較器，采用雙列直插14腳封裝，最高工作電壓為±18V，功耗為265mW,應用在電磁爐等產品中。兼容或代換參考型號：LM339、IR2339、μA339PC，μPC339C、TA75339。
(1)LM339共模范圍非常大，為0v到電源電壓減1.5v;LM339N電源電壓范圍寬，單電源為2--36V，雙電源電壓為正負1V--正負18V;
(2)LM339電壓比較器芯片內部裝有四個獨立的電壓比較器，LM339是很常見的集成電路。利用LM339可以方便的組成各種電壓比較器電路和振蕩器電路。
