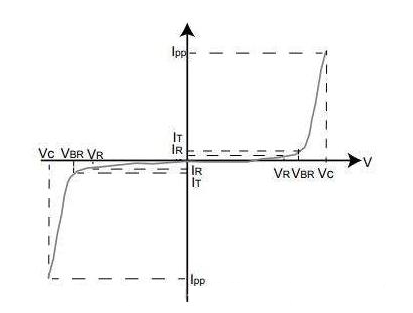

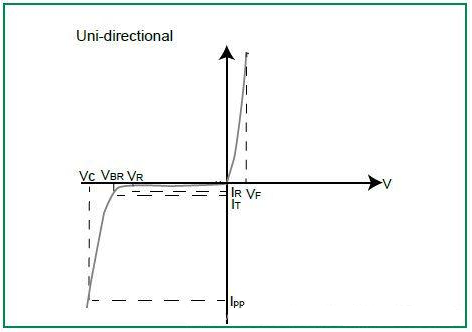

TVS管與它所保護的電路并聯連接。下面的示意圖示出了TVS管到MX3485收發器的典型連接：

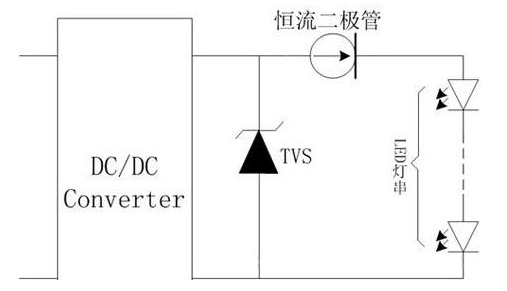

在PCB布局中，必須遵守一些重要準則以使TVS管有效地工作。
避免將TVS管和收發信機連接到一個類似的接地。這可能導致浪涌傳導到數字地面，從而引起地面反彈。相反，TVS管應該連接到底盤接地，具有低阻抗跡線。如果這是不可能的，單接地平面的電感必須被最小化，以防止接地反彈。
將TVS管放置在PCB邊緣附近。為了使過大的浪涌電流傳導到底盤接地，在損壞收發器之前，TVS管的放置也是重要的。將電視二極管放置在靠近電路板邊緣的地方是一種很好的做法。TVS管的跡線也應該相對短于收發器的跡線，以使阻抗最小化，并確保浪涌的過大能量被有效地消散。

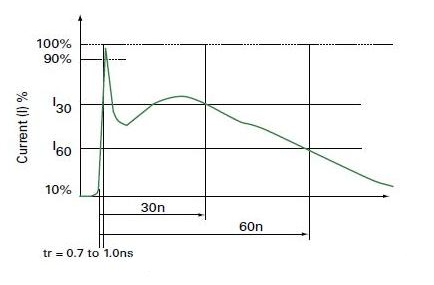

PCB跡線產生寄生電感，該寄生電感可能導致TVS管的鉗位電壓超過其規定的極限。因此，重要的是通過縮短跟蹤長度和選擇具有獨立的接地和功率平面的多層PCB來最小化寄生電感。此外，TVS管的較小形狀因子也可以降低寄生電感。
使用集成庫，您可以輕松地放置一個TVS管而不冒寄生電感或其他問題。利用多邊形傾倒特征，可以創建適當?shù)慕拥仄矫?，以有效地分流過大的電流。關于在PCB設計中使用TVS管進行瞬態保護的更多技巧。
