    晶體管類型要選對
    晶體管當作開關使用,已是司空見慣的事情了,今天硬是要找點話題來講講,且聊聊在接GND和接VCC的開關電路中,用不同類型的晶體管究竟會產生什么樣不同的影響?

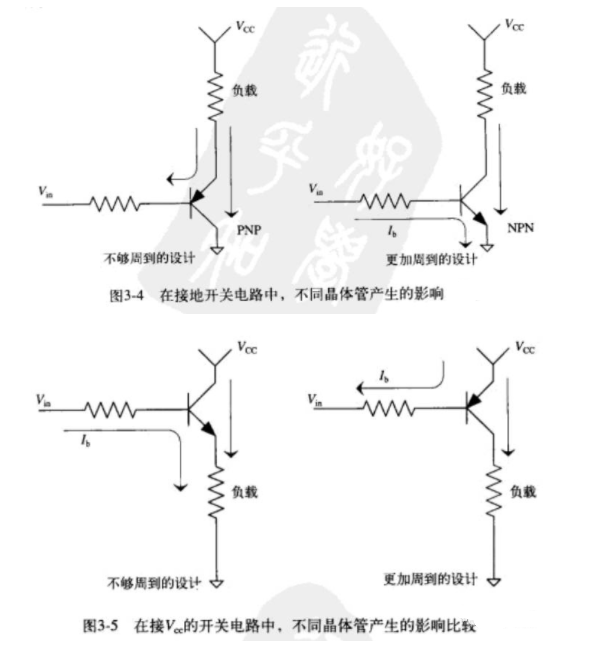

    一、圖例說明
    晶體管類型
    二、原理分析
    圖3-4,人個覺得兩種控制電路都可用,只是左邊電路設計會存在一些問題,故曰不夠周到設計;但在圖3-5中,左邊電路亦說成不夠周到的設計,感覺有些欠妥當,以下給出原因分析:

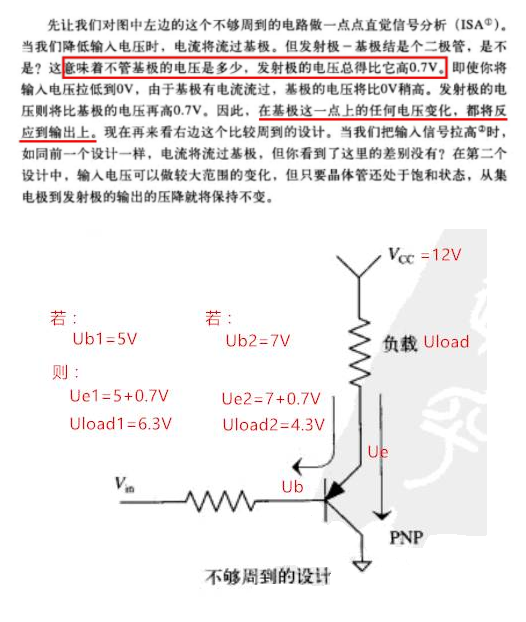

    對于圖3-4的解釋,如下所示:
    晶體管類型

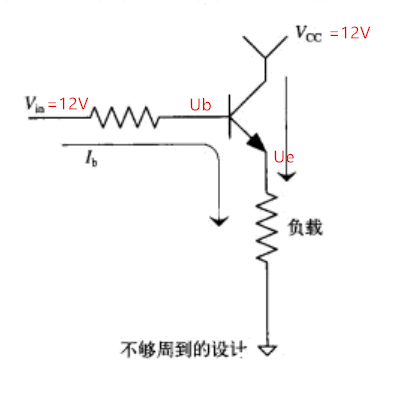

    至于說圖3-5左邊電路為不夠周到設計,我認為有些欠妥,原因是因為它根本不能正常工作,作如下圖假設:
    晶體管類型
    假設上述電路能正常工作,則在上電瞬間:
    1)Vin通過B極電阻和負載電阻對Cbe電容進行充電;
    2)當Ube充電到約為0.7V時,三極管導通;
    3)三極管完全導通后,Ue=12V,而Ub<12V,故三極管又截止;
    4)然后又重復上述過程。
    由此可見,說上述電路不能正常工作,亦是有理有據的。
    但!在分析的過程中,自己又發現“不可用的結論”也有些欠妥了!其實上述描述過程成立的前提條件是Vin
    三、結論
    1、當晶體管接地作開關時,一般用NPN或N MOS管;
    2、當晶體管接VCC作開關時,一般用PNP或P MOS管。
