三點式振蕩器是指LC回路的三個端點與晶體管的三個電極分別連接而組成的反饋型振蕩器。
1.三點式振蕩電路作用
三點式振蕩電路用電感耦合或電容耦合代替變壓器耦合，可以克服變壓器耦合振蕩器只適宜于低頻振蕩的缺點，是一種廣泛應用的振蕩電路，其工作頻率可從幾兆赫到幾百兆赫。
由于反饋電壓取自電容，而電容對晶體管的非線性產生的高次諧波呈現低阻抗，能有效地濾除高次諧波，因而輸出波形好。晶體管的極間電容與回路電容并聯，可并入回路電容中考慮。若直接用極間電容代替回路電容，工作頻率可大大提高。
2.三點式振蕩電路電路圖
3.三點式振蕩電路原理
1.電感三點式振蕩電路原理

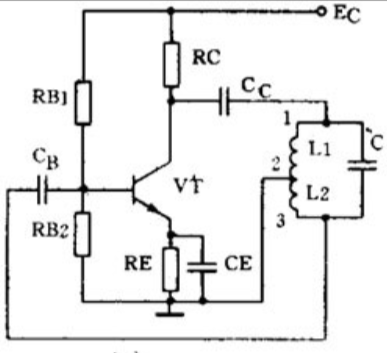

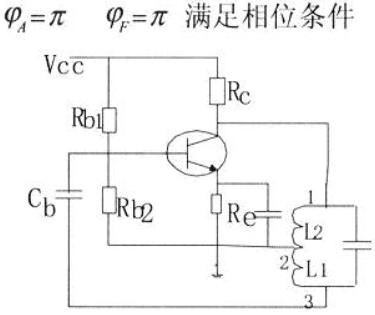

如圖所示是一個電感三點式的振蕩電路。用同樣的方法觀察圖中的電路發現晶體管的發射極與其他兩個電極之間接的是電感，而基極與發射極之間接的是電感，與集電極之間接的是電容，滿足射同基反，也是滿足相位條件，直流通路正常，在幅度條件滿足的情況下可以進行正弦波振蕩。用相位條件來判別可到：
觀察圖，電感三點式電路中選頻網絡的2端是電感與電感的結點，1和3端是電感與電容的結點，所以分析電感三點式振蕩電路的相位條件時只需要看選頻網絡的2端是否直接或者通過一電阻與發射極(或者場效應管的源極)相連，1和3端是否直接或者通過一電阻與基極和集電極相連。這與電容三點式的振蕩電路判別方法相同。
2.電感三點式振蕩電路原理

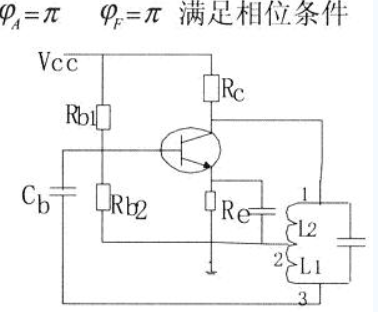

如圖所示是一個電感三點式的振蕩電路。用同樣的方法觀察圖中的電路發現晶體管的發射極與其他兩個電極之間接的是電感，而基極與發射極之間接的是電感，與集電極之間接的是電容，滿足射同基反，也就是滿足相位條件，直流通路正常，在幅度條件滿足的情況下可以進行正弦波振蕩。用相位條件來判別可得到：
觀察圖，電感三點式電路中選頻網絡的2端是電感與電感的結點，1和3端是電感與電容的結點，所以分析電感三點式振蕩電路的相位條件時只需要看選頻網絡的2端是否直接或者通過一電阻與發射極(或者場效應管的源極)相連，1和3端是否直接或者通過一電阻與基極和集電極相連。這與電容三點式的振蕩電路判別方法相同。
三點式振蕩電路放大器可由分立元件構成單級或多級放大電路，也可用集成運放組成同相或反相比例放大電路。Z1、Z2、Z3表示純電抗元件或電抗網絡。如下圖。設：運算放大器的輸出阻抗為ro，開環增益為AVO。則如果要使電路振蕩,要求AF=1由此得：X1+X2+X3=0,即X1、X2為同類電抗，X3為與X1、X2相反種類的電抗。三點式振蕩電路工作原理特性：在LC振蕩電路中，如果Z1、Z2為電感，則Z3為電容，成為電感三點式振蕩器；如果Z1、Z2為電容，則Z3為電感，成為電容三點式振蕩器；
三點式振蕩電路工作原理特性：
（1）在LC振蕩電路中，如果Z1、 Z2為電感，則Z3為電容，成為電感三點式振蕩器；如果Z1、Z2為電容， 則Z3為電感，成為電容三點式振蕩器。
（2）兩個相同性質電抗的連接點必須接放大器的同相端，(三極管為發射極）；另一端接反相端（三極管為基極）即所謂的射同基反的原則。
