MOS管的Ｄ、Ｓ極之間存在寄生二極管，被稱為體二極管。

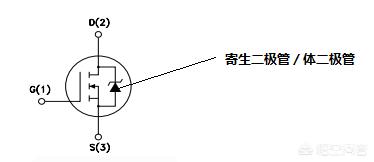

從MOS管的結構示意也可以看出寄生二極管的存在，如下圖：

寄生二極管是由生產工藝造成的，ＭOS管的漏極從硅片底片引出，從而產生了寄生的二極管。

寄生二極管可以起到以下兩個作用：

１、防止VDD過壓的情況下，燒壞MOS管，因?yàn)樵谶^(guò)壓對MOS管造成破壞之前，二極管先反向擊穿，將大電流直接到地，從而避免MOS管被燒壞。

2、防止管子的源極和漏極反接時燒壞MOS管，也可以在電路有反向感生電壓時，為反向感生電壓提供通路，避免反向感生電壓擊穿MOS管。

綜上，功率型MOS管由于生產工藝的原因，其內部存在寄生二極管，也稱體二極管，當將反向電壓作用于D、S極時，其寄生二極管會反向?qū)āＴ贛OS管開關瞬間時，比如采用MOS管實現的橋式驅動電路中，寄生二極管可用導通反向電流，避免反向高壓擊穿MOS管。
