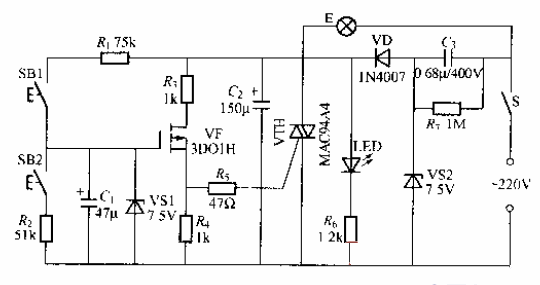

雙按鍵場效應管調光燈電路見圖
它采用兩個輕觸按鍵開關進行調光，一個用來調亮，另一個用來調暗，具有使用方便，外形美觀等優點。
C2；C3；VD與VS2等組成簡單的電容降壓半波整流穩壓電源，供給整個控制電路用電，
此電源由開關S進行通斷控制，它可以是一個普通的撥動式小開關，也可以是一個隱藏在臺
燈面板上的輕觸按鍵開關。
平時開關S打開，臺燈不亮，需要開燈時，只要將一個小玩偶放在它上面，開關受壓，觸點閉臺，電路即通電T作。
SB1、SB2是分別用來調亮與調暗的輕觸按鍵開關，發光管IED為電路T作指示燈。
MOS場效應管VF與阻容元件R1、C1等構成雙向晶閘管VTH的觸發電路，VS1星用來保護VF-。
當按下SB1時，電源由R1、SB1向C1充電，使VF的柵極電壓上升，其電源電流增大，晶閘管VTH觸發電流增大，導通角變大，燈泡E的亮度就變大；當按下SB2時．C1儲存的電荷就通過SB2、R2泄放，使VF柵極電壓下降，其漏源電流就減小，VTH的觸發電流也隨之減小，導通角變小，燈泡E亮度減弱。
當S1、SB2均打開時，由于MOS場效應管的柵源電阻極大，C1兩端的電壓可基本保持不變，因此晶閘管VTH的導通角也基本不變，所以燈亮度可保持不變。為使燈泡亮度更加穩定，應適當增大電容C1的容量，并要求C1的漏電流盡可能小些。
