    詳解電路板晶體三極管的作用與原理
    電路板中晶體三極管一般指三極管,完整名稱叫半導體三極管,同時也叫雙極型晶體管、晶體三極管,三極管的作用主要是控制電流讓弱信號放大。
    晶體三極管(以下簡稱三極管)在電路板中用字母“Q”表示,不同的三極管用“Q+數字”區分。三極管的內部含有兩個PN結,分為PNP及NPN兩種類型,一般配對使用,因為兩者具有互補作用。

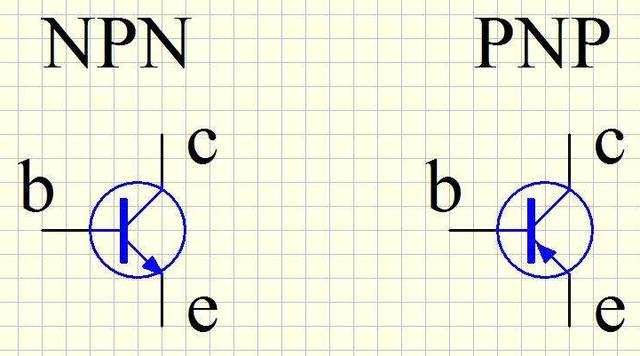

    晶體三極管
    三極管PNP及NPN兩種類型

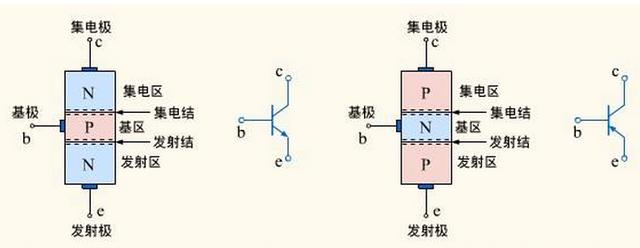

    晶體三極管
    NPN型(左)及PNP型(右)結構及電路符號
    常看見的電路板上的三極管呈封裝形式,外面有金屬封裝及塑料封裝兩類。三極管的引腳排列是有規律的,比如在小功率的金屬封裝三極管中,則根據底視圖的位置排列成等腰三角形,并且頂點在最高處。
    當三極管被用作放大器時,將三極管中的兩個電極作為等待放大信號的輸入端子,再有兩個電極作為輸出信號的端子。而三極管中只有三個端子,那么就必須有一個段子是即作為輸入端子,又作為輸出端子,我們把這樣的電極稱之為公共電極。

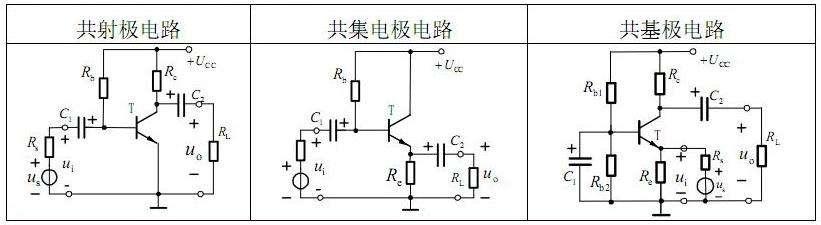

    晶體三極管
    晶體三極管三種放大電路
    三極管放大電路有三種,分別為:共基極電路、共射極電路、共集級電路。訊號放大一般都哦采用共射極電路,是由于它放大電流及電壓增益相比其他兩個要大。三極管的放大作用是一個電流控制組件決定,而集極電流IC是可以由基極電流IB控制的,所以通過改變細微的基極電流IB就能夠讓集極電流IC產生很大的變化。

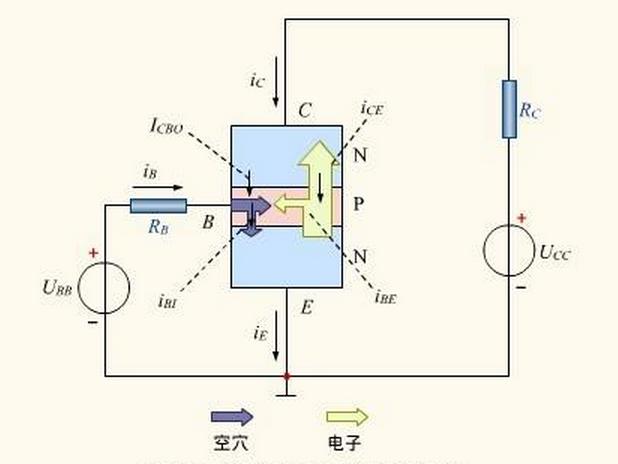

    晶體三極管
    晶體管的電流控制示意圖
    所以,我們通過IC跟IB之間的關系,利用它來放大微弱的電信號,這個過程稱之為晶體管的放大作用,簡稱晶體管放大。通俗點就是,晶體管的放大原理是通過把微弱的電信號加在基極上,然后讓基極電流信號發生變化,這樣晶體管通過電流控制作用,能夠讓負載上的原信號獲得增強。
