    三極管靜態工作點知識介紹
    • 發布時間:2021-02-27 14:38:50
    • 來源:
    • 閱讀次數:
    三極管靜態工作點知識介紹
    三極管的工作狀態由基極電流決定,影響基級電流的最重要因素就是靜態工作點。
    一、靜態工作點決定三極管的工作狀態
    我們知道,三極管有三個工作狀態,即:截止?fàn)顟B(tài),放大狀態,飽和狀態。那么三極管工作在什么工作狀態是由什么決定的呢?是由基極電流來決定的,和其他因素完全沒有關系。能夠影響基極電流的因素不止一個。三是最重要的一個因素就是靜態工作點。二、什么是三極管的靜態工作點

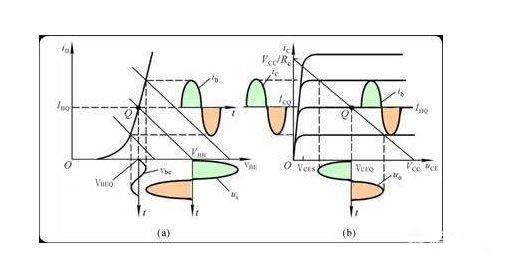

    在放大電路中,當有信號輸入時,交流量與直流量共存。 三極管靜態工作點就是當交流輸入信號為零時,電路處于直流工作狀態,這些電流、電壓的數值可用 BJT 特性曲線上一個確定的點表示,該點習慣上稱為靜態工作點 Q。
    三極管靜態工作點
    二、靜態工作點的作用
    1) 確定放大電路的電壓和電流的靜態值
    2) 選取合適的靜態工作點可以防止電路產生非線性失真。保證有較好的放大效果
    三、靜態工作點的確定

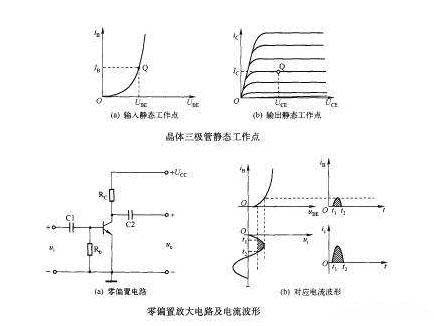

    靜態工作點是直流負載線與晶體管的某條輸出特性曲線的交點。隨IB的不同而靜態工作點沿直流負載線上下移動。
    根據式Uce=Ucc-RcIc,在Ic/Ucc圖上畫出直流負載線,再畫出在IB情況下的晶體管輸出特性曲線,交點即靜態工作點。
    三極管靜態工作點

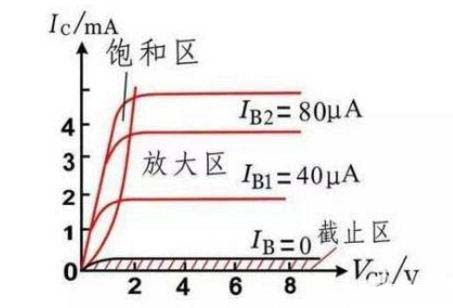

    四、靜態工作點對三極管工作狀態的影響

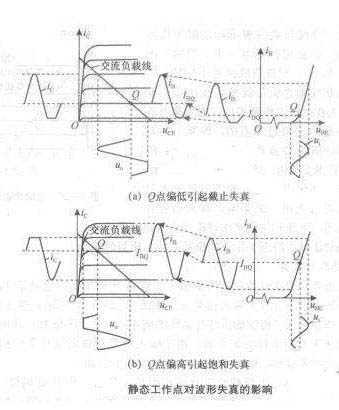

    靜態工作點直接影響三極管的基極電流, 從而影響三極管工作在什么區域. 如果靜態工作點靠近飽和區, 那么就很有可能部分的交流信號進入飽和區,沒有進行放大, 造成飽和失真. 如果靜態工作點靠近截止區, 那么也很有可能有部分的交流信號進入截止區, 造成截止失真.
    三極管靜態工作點
    五、影響靜態工作點的因素
    影響靜態工作點的因素有很多, 最突出的兩個就是偏置電阻和溫度。
    1、偏置電阻的影響
    如果偏置電阻過大, 那么造成基極電流較小, 靜態工作點比較靠近截止區. 如果偏置電阻過小,那么造成基極電流較大, 靜態工作點比較靠近飽和區. 所以偏置電阻的選擇很重要,
    2、溫度的影響
    我們都知道, 溫度的升高會造成半導體器件的導電性能增強, 對于三極管來講, 就是放大倍數的增加。環境溫度的變化會引起三極管的特性曲線的移動,從而使原來的靜態工作點發生偏移,嚴重時將使原來能夠正常工作的放大器發生失真。
    三極管靜態工作點
