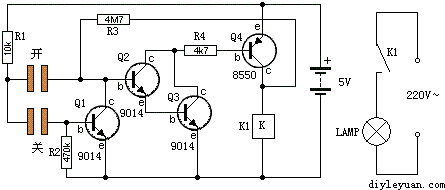

三極管觸摸開關電路原理圖
工作原理：
電路剛通電時，三極管Q1 Q2 Q3 Q4全部不導通，繼電器K1不吸合，燈泡不亮。
用手觸摸"開"金屬片，電流經過R1、 人體電阻到三極管Q2的b極，三極管Q3導通，三極管Q4的b極電位下降，導致三極管Q4導通，繼電器得電吸合。燈泡亮。當手從觸摸點'開'松開后。由電阻R3維持Q2 Q3 Q4三極管的導通狀態，繼電器繼續吸合。
當觸摸"關"金屬片時。電流經過R1 、人體電阻到三極管Q1的b極，三極管Q1導通，三極管Q2的b極電位降低，三極管Q2截止 Q3截止 Q4截止，繼電器失電。燈泡熄滅。
