單結晶體管有一個PN結和三個電極，即一個發射極和二個基極，所以又叫雙基極二極管。
單結晶體管有一個重要的電氣特性——負阻特性，利用這種特性可以組成張弛振蕩器、自激多諧振蕩器、階梯波發生器、定時器等多種脈沖單元電路。

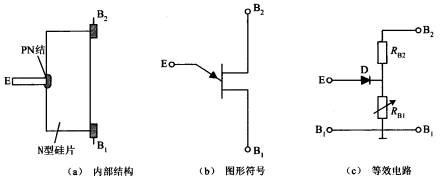

單結晶體管的內部結構：在一塊高阻率的N型硅片兩端，制作兩個接觸電極，分別叫第一基極b1和第二基極b2，硅片的另一側在靠近第二基極b2處制作了一個PN結，并在P型硅片上引出電極E，E叫發射極。
第一基極b1和第二基極b2之間的純電阻，稱為基區電阻，一般在2 KΩ~ 10 KΩ之間。第一基極b1與發射極E之間的電阻，在正常工作時，將隨發射極電流而變化。PN結的作用相當于一個二極管。
在阻值比較中，E-b1的阻值較大，E-b2的阻值較?。患碋-b1的阻值大于 E-b2的阻值。
用萬用表測單結晶體管的阻值，第一基極b1和第二基極b2之間的正反電阻均一樣，為正常，否則該單結晶體管性能不好。
