一般普通的插針二極管可以通過管腳的長短或看草帽里面片的面積來判斷正負極，普通的貼片式二極管可以根據上面有橫杠的一端是負極來判斷，發光二極管的負極一般也是有個標志的。今天做板子，買到肖特基整流二極管IN5822發現正負極的標注并不是像其他的普通二極管，為了保險起見，可以利用萬用表來測正負極，這里介紹用數字萬用表測試方法：用數字式萬用表去測二極管時，用萬用表量電阻檔（一般用X100或X1K）的紅黑兩表筆分別接二極管兩極，會出現一次阻值很小，而反過來阻值很大近似不通。在阻值很小的情況下，紅表筆接的是正極。
肖特基二極管正負極電極在安裝時如何判斷正負極？很多人在安裝時都有這種疑問，其實看似復雜的東西，但是卻是很容易的。

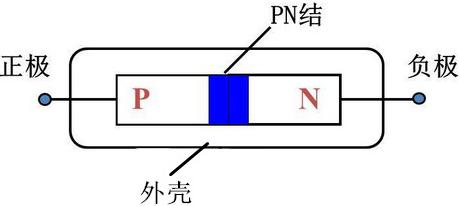

第一，查看符號標志。在肖特基二極管的表面上一般都會標示二極管的符號，正極用三角形箭頭符號表示，另一端是負極。
第二，查看元件色點。在點接觸肖特基二極管的外殼上，一般有極性色點（白色或紅色）。普通標有色點的一端即為正極。還有的二極管上標有色環，帶色環的一端則為負極。
以阻值比較小的一次丈量為準，黑表筆所連接的一端為正極，紅表筆所連接的一端為負極。
