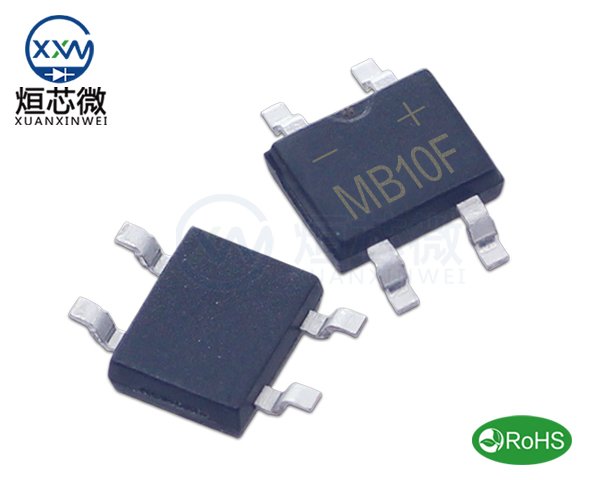

大多數的整流全橋上均標注有“+”、“一”、“～”符號(其中“+”為整流后輸出電壓的正極，“一”為輸出電壓的負極，兩個“～”為交流電壓輸入端)，很容易確定出各電極。
檢測時，可通過分別測量“+”極與兩個“～”極、“一”極與兩個“～”之間各整流二極管的正、反向電阻值(與普通二極管的測量方法相同)是否正常，即可判斷該全橋是否損壞。若測得全橋內某只二極管的正、反向電阻值均為0或均為無窮大，則可判斷該二極管已擊穿或開路損壞。
高壓硅堆的檢測高壓硅堆內部是由多只高壓整流二極管(硅粒)串聯組成，檢測時，可用萬用表的R×lok擋測量其正、反向電阻值。正常的高壓硅堆的正向電阻值大于200kfl，反向電阻值為無窮大。若測得其正、反向均有一定電阻值，則說明該高壓硅堆已被擊穿損壞。
肖特基二極管的檢測二端肖特基二極管可以用萬用表Rl擋測量。正常時，其正向電阻值(黑表筆接正極)為2.5～3.5Q，反向電阻值為無窮大。若測得正、反向電阻值均為無窮大或均接近O，則說明該二極管已開路或擊穿損壞。
三端肖特基二極管應先測出其公共端，判別出是共陰對管，還是共陽對管，然后再分別測量兩個二極管的正、廈向電阻值。
整流橋堆全橋的極性判別方法極性的判別
1)外觀判別法。
全橋由四只二極管組成,有四個引腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”,兩只二極管正極的連接點是全橋直流輸出端的“負極”。大多數的整流全橋上,均標注有“+”、“-”、“~”符號.(其中“+”為整流后輸出電壓的正極,“-”為輸出電壓的負極,“~”為交流電壓輸入端),很容易確定出各電極。
2)萬用表檢測法。
如果組件的正、負極性標記已模糊不清,也可采用萬用表對其進行檢測。檢測時,將萬用表置“R×1k”擋,黑表筆接全橋組件的某個引腳,用紅表筆分別測量其余三個引腳,如果測得的阻值都為無窮大,則此黑表筆所接的引腳為全橋組件的直流輸出正極;如果測得的阻值均在4~l0kΩ范圍內,則此時黑表所接的引腳為全橋組件直流輸出負極,而其余的兩個引腳則是全橋組件的交流輸入引腳。
