    MOS管驅動電路中-和隔離變壓器串聯的電容起什么作用

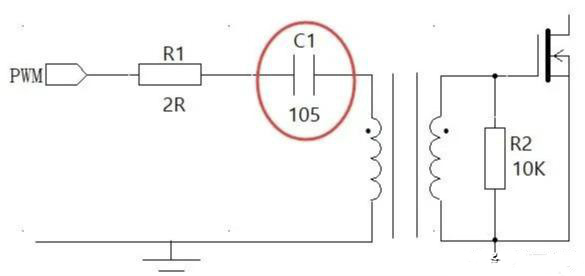

    如下圖,用隔離變壓器來驅動MOS管,圖中電容C1起什么作用呢?
    MOS管驅動電路
    答案是:變壓器的磁復位作用。分析如下:
    變壓器耦合優點是延遲非常低,可以在很高的壓差下工作。因此驅動大功率的MOS管一般會采用變壓器隔離的方式。也有用IC來驅動的。
    法拉第定律規定,變壓器繞組的平均功率必須為零。即使是很小的直流分量可能會剩磁,最終導致磁芯飽和。
    使用隔離變壓器之后,變壓器磁芯如何在每個脈動工作磁通之后都能恢復到磁通起始值,這是產生的新問題,稱為去磁復位問題。因為線圈通過的是單向脈動激磁電流,如果沒有每個周期都作用的去磁環節,剩磁通的累加可能導致出現飽和。這時開關導通時電流很大;斷開時,過電壓很高,導致開關器件的損壞。
    而且在使用時加在變壓器原邊的驅動信號可能會出現偏差,尤其在批量生產時不能保證正負伏面積完全相等。所以需要在電路中串聯電容C1,作用是為磁化的磁芯提供復位電壓,如果沒有這個電容,會出現磁飽和。
    與電容串聯電阻R1的作用是為了防止占空比突然變化形成LC震蕩,因此加這個電阻進行緩解。
    名詞理解:
    伏秒原則: 處于穩定狀態的電感,開關導通時間(電流上升段)的伏秒數須與開關關斷(電流下降段)時的伏秒數在數值上相等,盡管兩者符號相反。即:ΔIon=ΔIoff。伏秒原則可以保證電感不會出現偏磁現象,不會出現飽和。
