    什么是雙柵場效應管 原理與檢測方法詳解和作用是什么
    什么是雙柵場效應管
    雙柵場效應管有一個源極、一個漏極和兩個柵極,在金屬柵極與溝道之間有一層二氧化硅絕緣層,因此具有很高的輸入電阻,其中兩個柵極是互相獨立的,使得它可以用來作高頻放大器、混頻器、解調器及增益控制放大器等。
    雙柵場效應管的原理解析
    雙柵場效應管也稱為雙柵mos管。它是一個管子中有兩個控制極。從結構上來看可以認為是兩個單柵場效應管的串聯,增加了第二柵極g2,它具有一定的屏蔽作用,使得漏極與第一柵極之間的反饋電容變得很小,如彩色電視機高頻調作用的雙柵場效應管高頻放大器。雙柵場效應管高頻放大器從結構上來說可以認為是共源-共柵放大器的形式。值得注意的是柵g2的電壓時可以改變場效應管正向傳輸特性曲線的斜率,從而改變高頻放大器的增益。
    雙柵場效應管的檢測方法
    1.判定柵極g
    將萬用表撥至r×1k檔分別測量三個管腳之間的電阻。若發現某腳與其字兩腳的電阻均呈無窮大,并且交換表筆后仍為無窮大,則證明此腳為g極,因為它和另外兩個管腳是絕緣的。
    2.判定源極s、漏極d
    由圖1可見,在源-漏之間有一個pn結,因此根據pn結正、反向電阻存在差異,可識別s極與d極。用交換表筆法測兩次電阻,其中電阻值較低(一般為幾千歐至十幾千歐)的一次為正向電阻,此時黑表筆的是s極,紅表筆接d極。
    3.測量漏-源通態電阻rds(on)
    將g-s極短路,選擇萬用表的r×1檔,黑表筆接s極,紅表筆接d極,阻值應為幾歐至十幾歐。 由于測試條件不同,測出的rds(on)值比手冊中給出的典型值要高一些。例如用500型萬用表r×1檔實測一只irfpc50型vmos管,rds(on)=3.2w,大于0.58w(典型值)。
    4.檢查跨導
    將萬用表置于r×1k(或r×100)檔,紅表筆接s極,黑表筆接d極,手持螺絲刀去碰觸柵極,表針應有明顯偏轉,偏轉愈大,管子的跨導愈高。
    雙柵場效應管作用

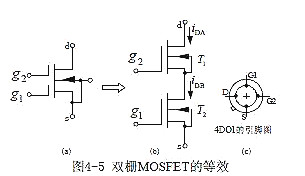

    雙柵場效應管T可用來構成可控增益放大器,輸入信號加在G1 上, G2交流接地,改變加在G2上的偏壓,就可控制放大器的增益。圖4-5 所示是雙柵場效應管4DO1的引腳分布圖。雙柵場效應管多用于可控增益放大器和高頻電子線路中。
