    數字晶體管的放大倍數GI與普通晶體管hFE有區別嗎
    本文介紹了數字晶體管(Digital Transistor)選定方法,電流放大倍數GI和hFE的區別,以及溫度特性和輸出電壓-輸出電流特性。
    數字晶體管的工作原理
    根據數字晶體管工作原理,使TR達到飽和的IC/IB的比率是IC/IB=20/1,輸入電阻R1是±30%,E-B間的電阻R2/R1=±20%,VBE一般為0.55-0.75V。
    如果作為開關使用,需要飽和狀態的電流比率IC/IB=20/1。
    在數字晶體管中,IO和IC是有區別的。其中:IC表示能夠通過晶體管的電流的最大理論值,IO表示能夠作為數字晶體管使用的電流的最大值。
    數字晶體管
    數字晶體管IO和IC電路的區別
    以ROHM公司的DTA/C系列為例,構成數字晶體管的個別晶體管能流過100mA電流,用IC=100mA定義。如果這些晶體管連接電阻R1、R2,則成為數字晶體管。
    這些數字晶體管流過IC=100mA時,基極電流IB需要相對應的電流値,其結果需要高的輸入電壓VIN。
    根據絕對最大額定值限制,由輸入電阻R1的功率許容值(封裝功率)決定輸入電壓VIN(max)。電流IC=100mA流過時,可能超過這個額定值,在不超過VIN(max)條件下,數字晶體管中流過的電流值定義為IO。
    所以,絕對最大額定值被定義為“不能同時提供2項以上”,僅用IC標記沒有問題,但結合客戶實際使用狀態,合并標記為IO。因此,電路設計探討中此IO即為絕對最大額定值。
    可見,數字晶體管與普通晶體管相比,只是增加了一個R1,或兩個偏壓電阻(R1和R2)。
    GI和hFE的區別
    按照定義,hFE是晶體管的直流電流放大倍數,GI是數字晶體管的直流電流放大倍數。
    數字晶體管

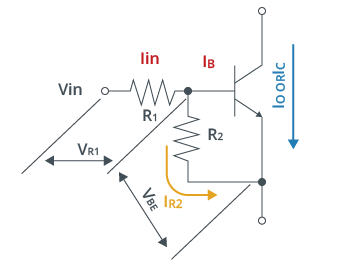

    數字晶體管電阻器鏈接電路圖
    雖然GI和hFE都表示發射極接地直流電流放大率,由于數字晶體管在普通晶體管上連接了2個電阻器,放大倍數不因輸入電阻R1而下降。在僅有輸入電阻R1時,放大倍數表示為hFE,與普通晶體管hFE相等。
    如果在E-B間附加了一個電阻器R2,輸入電流則分為流過普通晶體管的電流和流過E-B間電阻R2的電流。此時,放大倍數比單體時的hFE有所下降,此值稱為GI表示數字晶體管的放大倍數。
    也就是說,數字晶體管將電路圖中常見的兩個電阻器R1、R2從PCB線路板上移植到了晶體管封裝內,形成一個簡單的混合集成電路,使晶體管的輸出線性更好、工作狀態更穩定,還節省了PCB空間。
