二極管、三極管是傳統的分立半導體器件，目前帶有引線的封裝越來越少，取而代之的是各種表面貼裝樣式，如SOT23封裝。如果從封裝外形看，很難分別出某個管子究竟是SOT23二極管，還是SOT23三極管。

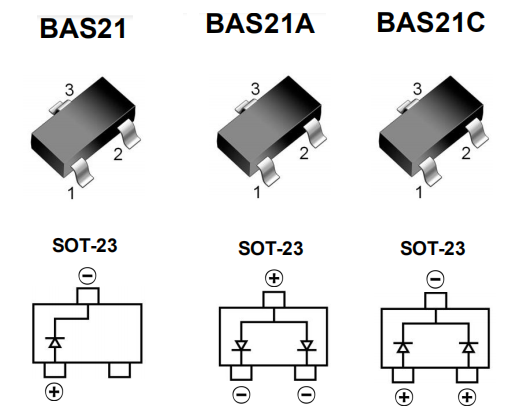

三款SOT23開關二極管封裝及內部結構
例如，合科泰半導體公司正在量產的BAS21/21A/21C開關二極管就采用了SOT23封裝，其外殼采用ULV-0等級的防燃塑料，濕氣敏感度為J-STD-020 1級，重量不超過0.008g。
BAS21/21A/21C開關二極管的區別
SOT23開關二極管BAS21/21A/21C外觀沒有任何差別，內部配置卻完全不同。其中：
（1）BAS21只是一支普通的開關二極管，引腳2懸空。
（2）BAS21A內含二只開關二極管，按照共陽極方式連接，引腳3為陽極。
（3）BAS21C內含二只以共陰極方式連接的開關二極管，引腳3為陰極。
BAS21/21A/21C開關二極管的性能

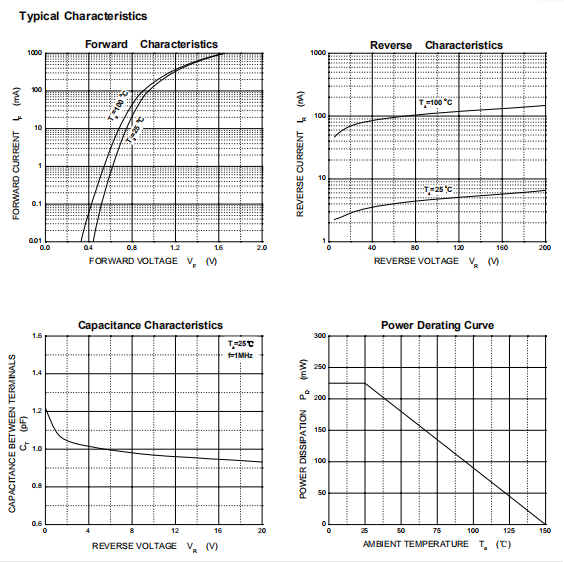

BAS21/21A/21C開關二極管性能完全一致，反向擊穿電壓V(BR)=250V（IR=100uA），反向漏電流IR=0.1uA（VR=200V）；正向電壓VF=1V（IF=100mA）；等效電容CD=5pF（VR=0V,f=1MHz）；恢復時間Trr=50nS（IF=IR=30mA，Irr=0.1×IR，RL=100?）。
BAS21/21A/21C開關二極管的電氣性能
在25°C溫度下，BAS21/21A/21C開關二極管的最大額定值為：
最大峰值反向電壓：VRM=250V
最大直流阻斷電壓：VR=250V
正向電流：IF=400mA
平均整流輸出電流：IO=200mA
單次正向浪涌峰值電流（@t@=8.3ms）：IFSM=2.5A
正向浪涌峰值電流：IFRM=625mA
功耗：PD=225mW
熱阻（從結溫到室溫）：RθJA=555°C/W
結溫：TJ=150°C
存儲溫度：TSTG為-55~+150°C
交貨方式上，BAS21/21A/21C開關二極管以直徑為7英寸的SOT-23卷盤包裝，一般每卷數量為3000pcs。
