    單片開關電源的基本原理圖

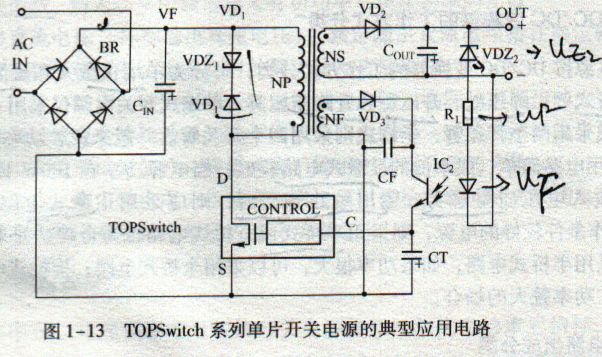

    單片MOS開關電源的典型應用電路如圖1-13所示。由于單端反激式開關電源電路簡單、所用元件少,輸出與輸人間有電氣隔離,能方便地實現多路輸出,開關管驅動簡單,所以該電源便采用了單端反激式拓撲結構。由圖1-13可知,高頻變壓器初級繞組NP的極性與次級繞組反饋繞組NF的極性相反。當導通時,次級整流管VD2截止,此時電能以磁能量形式存儲在初級繞組中;當截止時,VD2導通,能量傳輸給次級。高頻變壓器在電路中兼有能量存儲、隔離輸出和電壓變換三大功能。  在圖l-13中,BR整流橋,CIN為輸入端濾波電容,為輸出濾波電容。交流電壓UAC經過整流濾波后得到直流高壓U1,經高頻變壓器的初級繞組加至的漏極上。在MOS關斷瞬間,高頻變壓器的漏感會產生尖峰電壓。另外,其在初級饒組上還會產生感應電壓(其反向電動勢)uoR,兩者疊加在直流輸入電壓Ul上,加至內MOSFET的漏極上,因此,必須在漏極增位保護電路。鉗位保護電路由瞬態電壓抑制器或穩壓二極管VXz,阻塞
    二極管VD1組成,VD1宜采用超快恢復二極管。當MOS導通時,變壓器的初級極性為上正下負,從而導致VD1截止,因而鉗位保護電路不起作用。在MOS截止瞬間,變壓器的初級極性則變為F_負下正,此時尖峰電壓就被VDZ1吸收掉。
    單片開關電源的基本原理
    該電源的穩壓原理簡述如下:反饋繞組電壓經過整流濾波后獲得反饋電壓,經光耦合器中的光敏三極管給TOPSwitch的控制端提供偏壓。CT是控制端c的旁路電容。設穩壓二極管vDZ2的穩定電壓為Uz2,限流電阻lt.兩端的壓降為uR.光耦合器由LED發光二極管的正向壓降為uF則輸出電壓UO可表示為Uo=Un+Z2+UR當由于某種原因(如交流電壓升高或負載變輕)致使Uo升高時,因Uz2不變,則uF就隨之升高,使LED的工作電流,增大,再通過光耦合器使的控制端電流LC增大,但因輸出占空比D與lc量反比,故D減小,這就迫使UO降低,從而達到了穩壓目的。單片開關電源的基本原理反之,同樣起到穩壓作用。由此可見,反饋電路是通過調占空比,使輸出電壓趨于穩定的。
