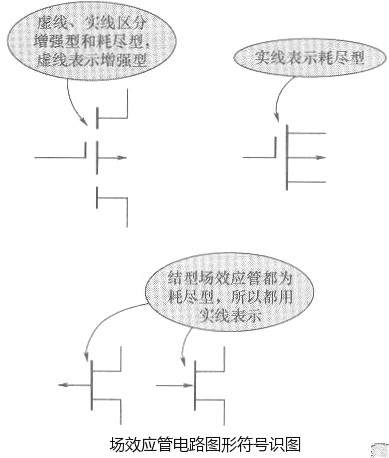

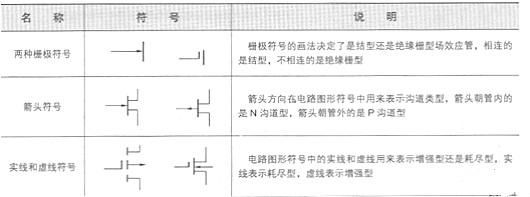

一、場效應管電路圖電壓放大電路中的應用

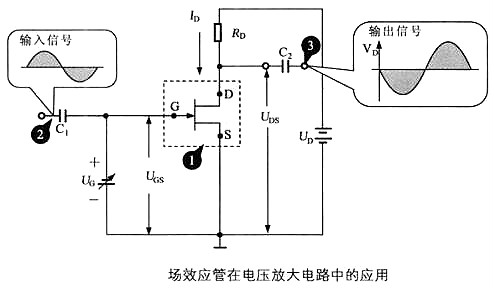

場效應管電路圖在電壓放大電路中的應用見下圖。

該電路主要是對電壓信號進行放大，根據這一特性，選用了電壓控制器件場效應管作為核心器件，將輸入信號由場效應管的柵極G輸入，然后再由漏極D輸出放大后的信號，從而實現對電壓的放大。

二、場效應管在收音機的高頻放大電路中的應用

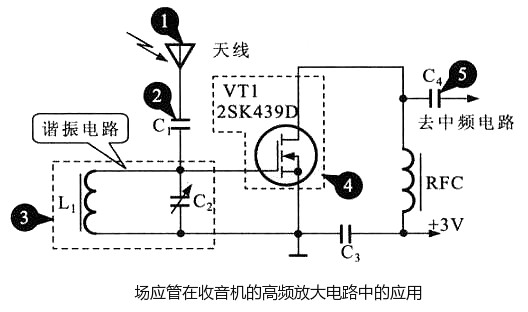

場效應管電路圖在收音機的高頻放大電路中的應用見下圖

外接天線接收的無線電信號由C1耦合到L1、C2組成的諧振電路，經選頻后信號由VT1場效應管進行高頻放大，放大后的信號由C4耦合到中頻電路，無外接天線時，繞在磁棒上的線圈L1也可以直接接收無線電信號。

三、場效應管電路圖在開關電源電路中的開關振蕩電路中的應用

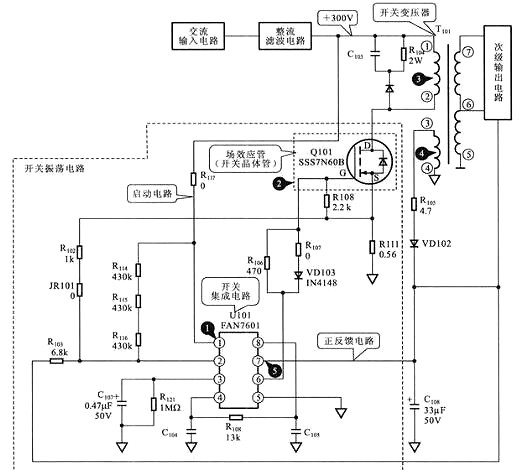

場效應管在開關電源電路中的開關振蕩電路中的應用見下圖

開關集成電路U101中的振蕩器起振，為場效應管Q101的柵極G提供振蕩信號，于是場效應管Q101開始振蕩，使開關變壓器T101的初級線圈中產生開關電流，開關變壓器的次級線圈3、4中便產生感應電流，3腳的輸出經整流、濾波后形成正反饋電壓加到U101的7腳，從而維持振蕩電路工作，使開關電源進入正常的工作狀態。場效應管電路圖作為該電路中的脈沖放大器件，用于實現“開關振蕩”的功能。
